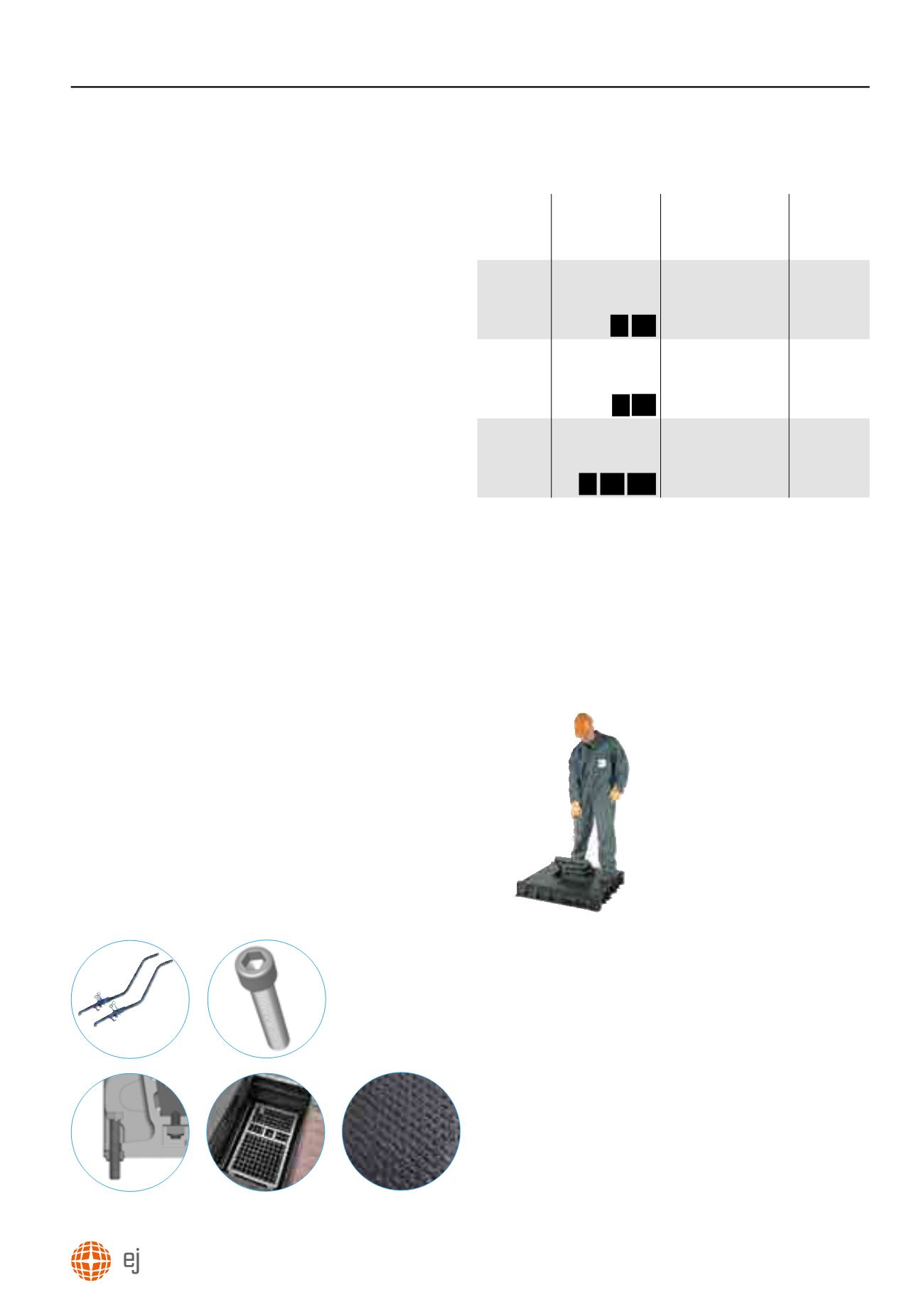

Coperchi per Canalette

tel +39 06 329 2671

Canaletta, coperchi a rilievo antisdrucciolo

F900

Luogo d’installazione

Aree soggette a carichi per asse particolarmente elevati, per

esempio pavimentazioni di porti e aeroporti.

Gruppo 6 e inferiore secondo EN 124

Caratteristiche tecniche

· Dispositivo di chiusura ERMATIC F900

Coperchio a rilievo antisdrucciolo

Luce netta (a x b) in mm:

codice

ER9S

(a x b)

· Superfici di contatto orizzontali e oblique lavorate

meccanicamente

· Ghisa GS secondo ISO 1083 e EN 1563

· Assicurazione Qualità ISO 9001 certificata da terza parte

Opzioni

∙ Raccomandato: sistema di chiusura con 4 viti di acciaio

inossidabile

· Chiusura standard (VCHC)

∙ Chiusura di sicurezza (VOTC)

∙ Viti di livellamento (vedi dettagli pag.19)

∙ Articolazione e apertura facilitata con molle

(vedi dettagli pag.22)

∙ Rivestimento antiscivolo Premark

(vedi dettagli pag.21)

∙ Griglie anticaduta (vedi dettagli pag.H1)

Coperchio con foro per botola di ispezione ø 280 x 230 mm

Manovra

∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag.23)

Per le istruzioni di manovra, fare riferimento al fascicolo

tecnico.

Fascicolo tecnico

(vedi sezioni da D1 a D10)

· Raccomandazioni di posa

· Preparazione della scanalatura

· Posa e armatura

· Utilizzo dei coperchi

· Manutenzione

∙ Caratteristiche tecniche complete

Opzioni

Viti di livellamento

Griglie anticaduta

Chiave di manovra

Chiusura CHC

Prodotto antiscivolo

Premark®

Coperchio con botola di ispezione con presa antincendio

luce netta

larghezza della

canaletta b

(mm)

lunghezza della

luce netta

della canaletta

a (mm)

dim. telaio ingombro

esterno

lunghezza x larghezza x

altezza (mm)

codice

600

(N1 x 620) +

(N2 x 770) - 20

(a+170) x (820)

x 150

ER9S...060

750

(N1 x 620) +

(N2 x 770) - 20

(a+170) x (970)

x 150

ER9S...075

900

(N1 x 620) +

(N2 x 770) +

(N3 x 920) - 20

(a+170) x (1120)

x 150

ER9S...090

*Calcolare la lunghezza della luce netta della canaletta con il

seguente metodo:

· Utilizzare il numero massimo di coperchi più lunghi

disponibili, eccetto se è necessario mantenere una

lunghezza di coperchio minima. Coperchi di dimensioni

più piccole possono essere utilizzati all'estremità della

canaletta per adeguare la lunghezza della luce netta.

· N è il numero di coperchi.

· 620, 770, 920, ecc. sono le lunghezze d'ingombro esterno

dei coperchi utilizzati.
