Canali in calcestruzzo gettato provvisto di griglia a ponte, con ali per
la protezione del bordo, in acciaio zincato ed in ghisa sferoidale per
classi di carico A15, B125 e C250.
A 15 B 125 C 250
EN 1433
1mt

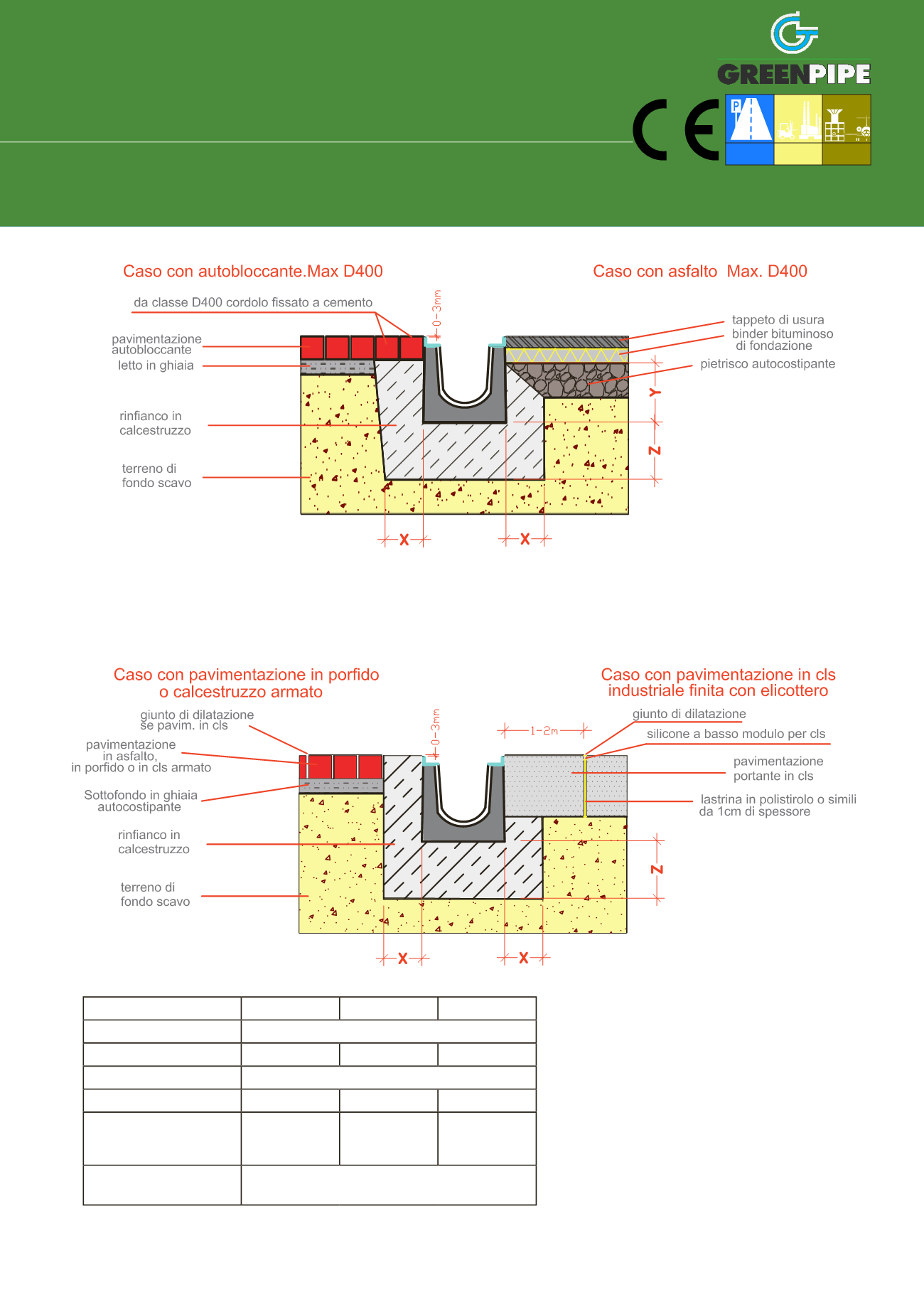

BIG - SCHEMI DI POSA
D 400 E 600 F 900
Sistemi di posa per stazioni a grande traffico o movimento di mezzi pesanti in
manovra. Es: piazzali portuali od aeroportuali
Tipo di carico verticale D400 kN E600 kN
F900 kN
Tipo di calcestruzzo
C 30/35
X
>15 cm >15 - 20cm >25 cm
Y
(altezza canale - 6cm)
Z
>12 cm >15 - 20 cm >25 cm
Armatura del rinfianco
(*)Rete elettrosaldata
maglia 15x15cm
diam. 6mm o simili
Rete elettrosaldata
maglia 15x15cm
diam. 8mm o simili
Doppia rete
elettrosaldata
maglia 15x15cm
diam. 6mm o simili
Giunti di dilatazione Trasversali ogni 20 - 25m di linea
Longitudinali come da schema sopra riportato
ATTENZIONE:
- il canale, per poter ottemperare alla sua funzione di
drenaggio e per non sovraccaricare il profilo zincato di
enormi sforzi, deve essere montato qualche mm sotto
il livello di pavimentazione circostante. (vedi schemi
riportati sopra)
- il canale è fornito con griglia montata. Se necessario
smontarla occorre rimettere le viti nelle rispettive sedi a
protezione dei filetti dalle scorie delle lavorazioni edili.
- il canale presenta una gola per poter sigillare la
giunzione maschio-femmina. Utilizzare del silicone a
basso modulo per giunti per cls.
