C 250 D 400 E 600
CANALI IN CLS VIBRATO

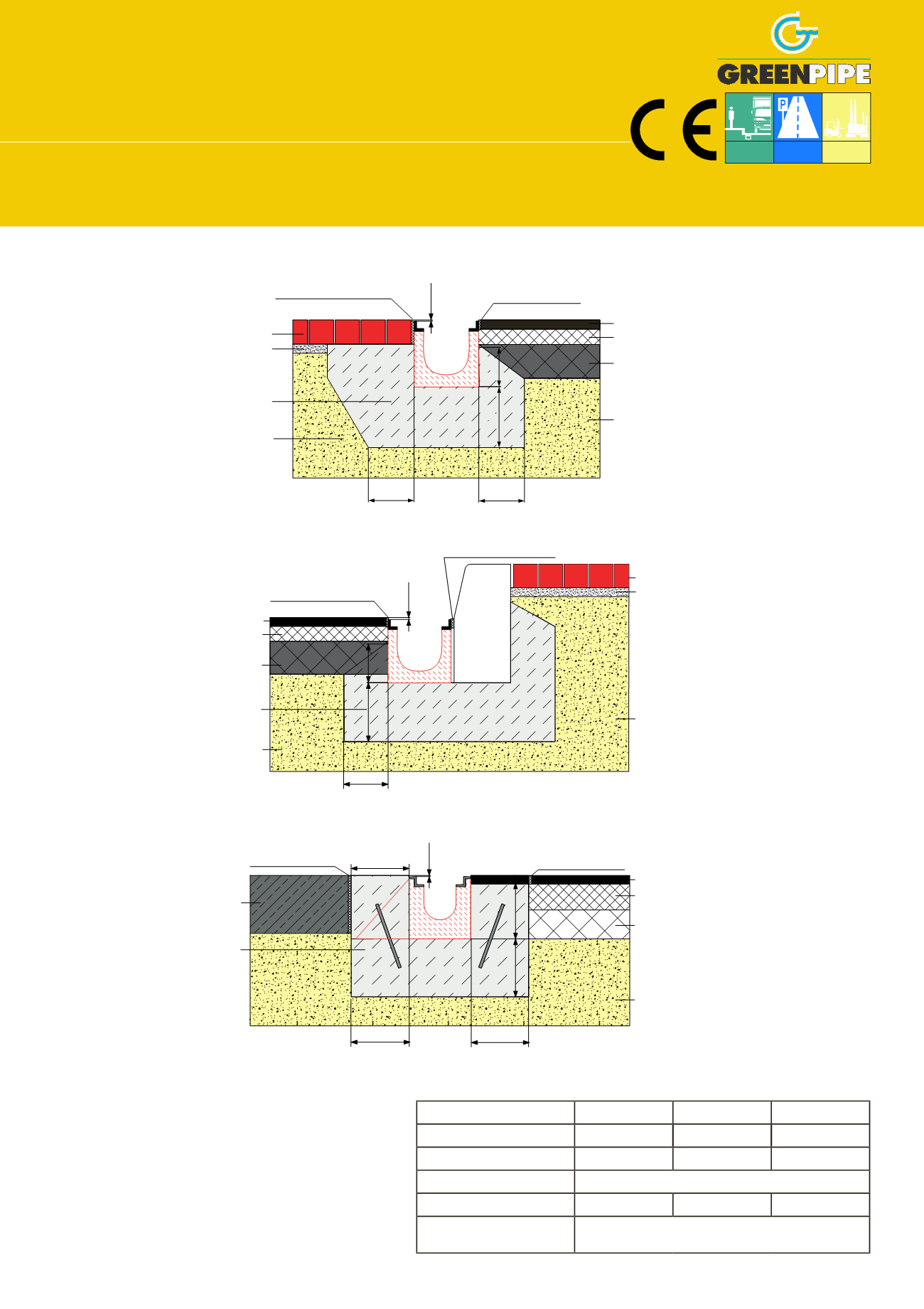

SCHEMI DI POSA
CLS Vibrato
Fondazione e rinfianco tra pavimentazione autobloccante e asfalto stradale. Classe C250, D400, E600.
Fondazione e rinfianco bordo strada con cordolo marciapiede. Classe C250, D400, E600.
Fondazione e rinfianco armato per classi di carico E600 F900
letto in ghiaia
tappeto di usura
materiale di fondazione
bituminoso
pavimentazione a blocchi
terreno di fondo scavo
giunto di dilatazione
materiale di fondazione
terreno di fondo scavo
giunzione con bitume colato
rinfianco in calcestruzzo
mm
3-5 mm
Y
Z
X
giunzioneconbitumecolato
rinfianco in calcestruzzo
pavimento a blocchi
letto in ghiaia
materiale di fondazione
bituminoso
tappetodiusura
materiale di fondazione
giunto di dilatazione
terreno di fondo scavo
terreno di fondo scavo
materiale di fondazione bituminoso
materiale di fondazione
giunto di dilatazione
terreno di fondo scavo
30-200 cm
Y
Z
3-5 mm
giunto di dilatazione
rinfianco in calcestruzzo
tappeto di usura
calcestruzzo
X
X
Qualità di carico
C250 kN D400 kN
E600 kN
Tipo di calcestruzzo
C 20/25
C 25/30
C 25/30
X
≥10 cm ≥15 cm ≥15 cm
Y
(altezza canale - 6cm)
Z
≥15 cm ≥20 cm ≥20 cm
Elementi di collegamento
in ferro
non necessario
