Gamma Ermatic

e Altre Soluzioni Modulari

La Gamma CT4B

tel +39 06 329 2671

CT4B - Canaletta, coperchi a riempimento calcestruzzo

400 kN

luce

netta

axb (mm)

telaio ingombro esterno

lunghezza x larghezza x

altezza (mm)

numero

coperchi

codice

4.000 x 980 4.180 x 1.220 x 120 4

CT4B 400 098

5.000 x 980 5.180 x 1.220 x 120 5

CT4B 500 098

6.000 x 980 6.180 x 1.220 x 120 6

CT4B 600 098

7.000 x 980 7.180 x 1.220 x 120 7

CT4B 700 098

8.000 x 980 8.180 x 1.220 x 120 8

CT4B 800 098

9.000 x 980 9.180 x 1.220 x 120 9

CT4B 900 098

10.000 x 980 10.180 x 1.220 x 120 10 CT4B 1000 098

Luogo d’installazione

400 kN: Portata 40 tonnellate Carreggiate di strade

(comprese le vie pedonali), banchine transitabili e aree di

sosta

per tutti i tipi di veicoli stradali.

Caratteristiche tecniche

· Dispositivi di chiusura CT4B 400kN

· Coperchio a riempimento calcestruzzo

· Luce netta (a x b) in mm

Codice

CT4B

(a x b) in mm

· Telaio monoblocco rettangolare per saldatura

· Semicoperchi con appoggio su 3 punti per dispositivi stabili

e senza basculamento

. Il sistema Silentbloc impedisce il basculamento del

dispositivo e il rumore generato dalla circolazione dei veicoli.

. Raccordo non rigido del coperchio con viti

Coperchi:

Ghisa a grafite sferoidale secondo ISO 1083 e EN

1563.

Telaio:

Angolare in acciaio laminato secondo ISO 630.

Il telaio è dotato di viti di livellamento per evitare l'uso di

zeppe

· Assicurazione Qualità ISO 9001 certificata da terza parte

Opzioni

· Ringhiere di sicurezza

· Griglie anticaduta

∙ Rivestimento antiscivolo Premark

(da installare in sito, in

opzione).

Manovra

· I fori per le chiavi sui coperchi consentono una rapida

apertura grazie ad un dispositivo di sollevamento meccanico.

La rimozione di tutti i coperchi permette di ottenere la luce

netta massima.

Fascicolo tecnico

· Vedi il manuale d'installazione alla fine di questo capitolo.

Per dimensioni maggiori, applicare la seguente formula:

Luce netta

= n x 1.000 -

= 980

Dimensioni ingombro esterno:

lunghezza

= (n x 1.000) + 180

larghezza

= 1.220

altezza

= 90

= numero di coperchi

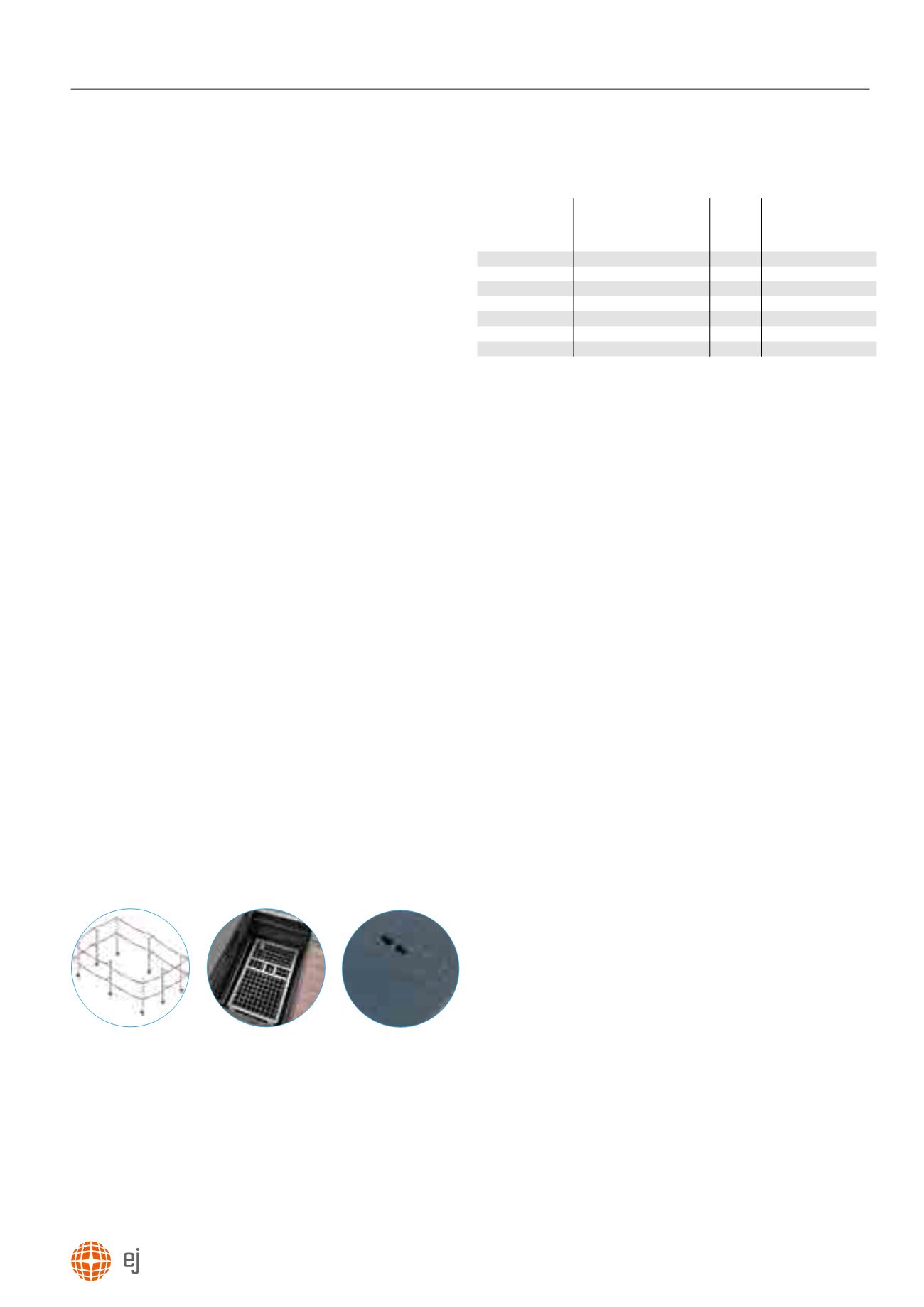

Opzioni

Ringhiere di sicurezza

Griglie anticaduta

Premark®

superficie antiscivolo
