Posa
· Vedi schema di disposizione.
· Controllare il riferimento di montaggio sulla scatola e sulla
putrella.
· Controllare la scanalatura.
· Posizionare il primo elemento (putrella + scatola) nella
scanalatura 1.
· Regolare il livellamento della putrella con le viti di livellamento
2
.
· Installare la prima estremità a forma di
"U" nella scanalatura e assemblarla con la
putrella già posizionata
3
.
· Installare la putrella successiva e livellarla
(usare i distanziali forniti)
4
.
· Installare la placca d'estremità (tra le
putrelle), non serve avvitare troppo a fondo
5.
· Ripetere le due fasi precedenti per tutte le putrelle.
· Alla fine, installare l'ultima estremità a forma di "U"
6
nella
scanalatura e assemblarla con la putrella già posizionata.
· Collocare i coperchi nel telaio.
· Completare la regolazione (allineamento, livellamento usando le
viti di livellamento)
Armatura
· Preparare un’armatura nello spazio tra la
base del telaio e il calcestruzzo della came-
retta.
Posizionare i coperchi nei rispettivi telai. Se
possibile, fare riferimento allo schema di
disposizione.
Muratura
· Imbottire al massimo di calcestruzzo la parte sottostante il telaio.
· Riempire la scanalatura per strati successivi.
· Non dimenticare di fare il picchettaggio del calcestruzzo.
· Se non c'è abbastanza tempo per la presa completa del
calcestruzzo prima della messa in opera, si raccomanda
l’impiego di un prodotto di muratura a presa rapida.
La gamma CT4B

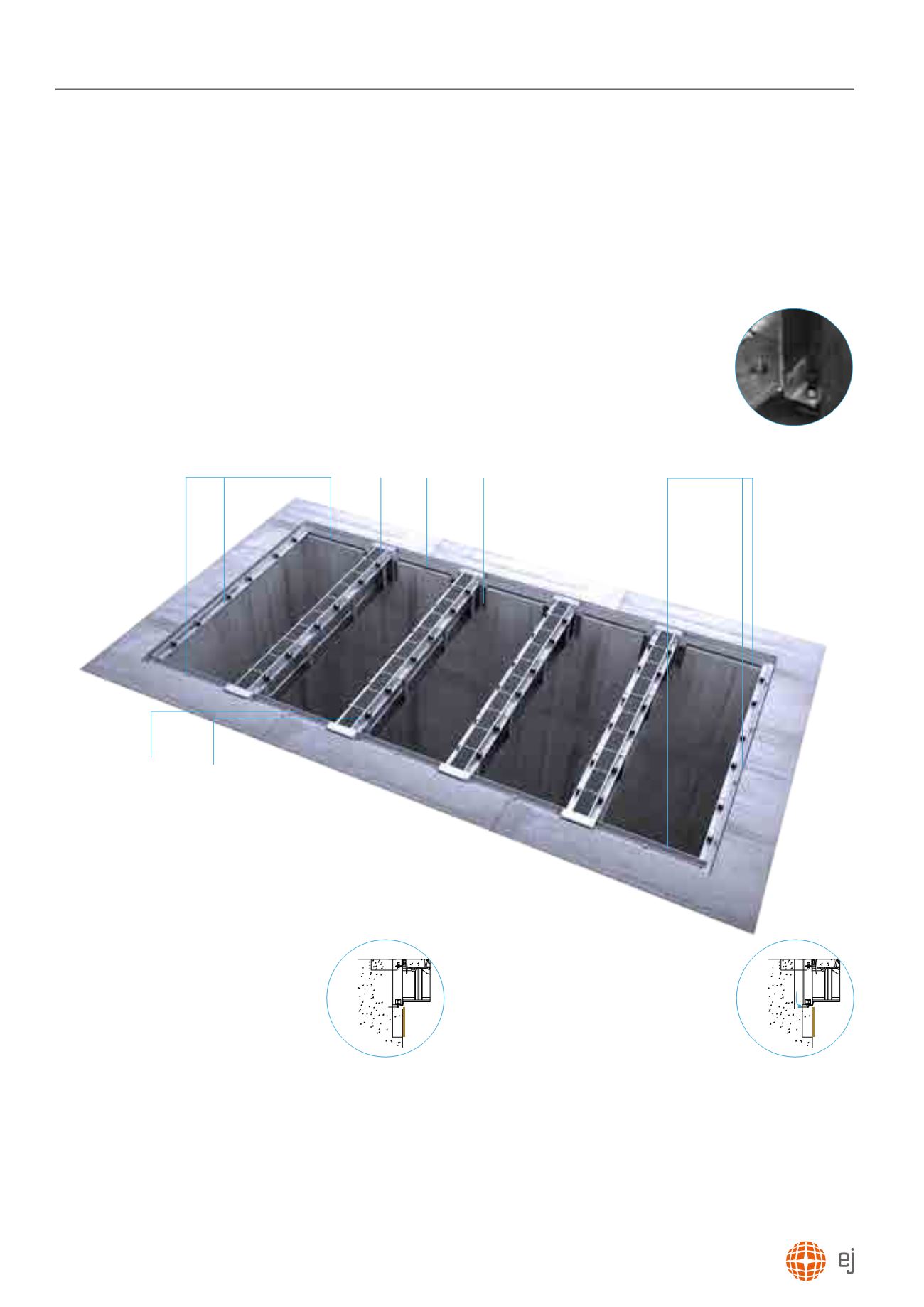

Raccomandazioni di posa: Dispositivi multipli a putrelle
113
120
200
120
200
530
b
h'
W to 1st beam center
X to 2nd beam center
Y to 3rd beam center
200
200
a
+30
113
120
200
120
200
530
b
h'
W to 1st beam center
X to 2nd beam center
Y to 3rd beam center
200
200
120
a
120
h
H= h+30
viti di livellamento (2)
3
1
5
5
4
6
2
Manovra
· Il dispositivo è consegnato sul sito assemblato in unità multiple in funzione delle dimensioni dei dispositivi di ispezione.
· Per manovrare il coperchio, usare una catena doppia dotata di gancio di sollevamento.
