Gamma Ermatic® e Altre Soluzioni Modulari La Gamma CT4S
tel +39 06 329 2671
Luogo d’installazione
400 kN: Portata 40 tonnellate. Carreggiate di strade (comprese
le vie pedonali), banchine transitabili e aree di sosta per tutti i
tipi di veicoli stradali.
Caratteristiche tecniche
· Telaio: Acciaio galvanizzato S 235 JR - NF EN 10025
Galvanizzato a caldo secondo NF EN ISO 1461.
· Coperchio: Ghisa a grafite sferoidale secondo ISO 1083 e EN
NF 1563
· Dispositivi di apertura articolati con bloccaggio a 90° per la
sicurezza
· appoggio su 3 punti per garantire la stabilità e ridurre rumore e
vibrazioni.
· Coperchio con sistema di chiusura MTV che si blocca al
momento della manovra
∙ Apertura facilitata con molle
· Foro per chiave protetto da tappo
· Tappo inserito a clip nel coperchio per evitarne lo smarrimento
Opzione
∙ Griglie anticaduta (vedi dettagli pagg. H1-H2)
∙ Ringhiere di sicurezza (vedi dettagli pagg. H1-H2)
· Molla in acciaio inossidabile
Fascicolo tecnico
· Raccomandazioni di posa: vedi pagg. F16 - F17
Opzioni
CT4S ...100 - Coperchi multipli a putrelle
400 kN
luce netta
(a) mm
(b) mm
coperchi
2.130
2
3.300
3
4.470
4
5.640
5
6.810
6
7.980
7
9.150
8
10.320
9
11.490
10
putrella
utilizzata
2.000 2 1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle HEA400 (h=520)
3.000 3 1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle HEA400 (h=520)
4.000 4 1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle HEA500 (h=620)
5.000 5 1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle HEA600 (h=720)
centro putrella
W, X, Y
1.085 2.255 3.425 4.595 5.765 6.935 8.105 9.275 10.445

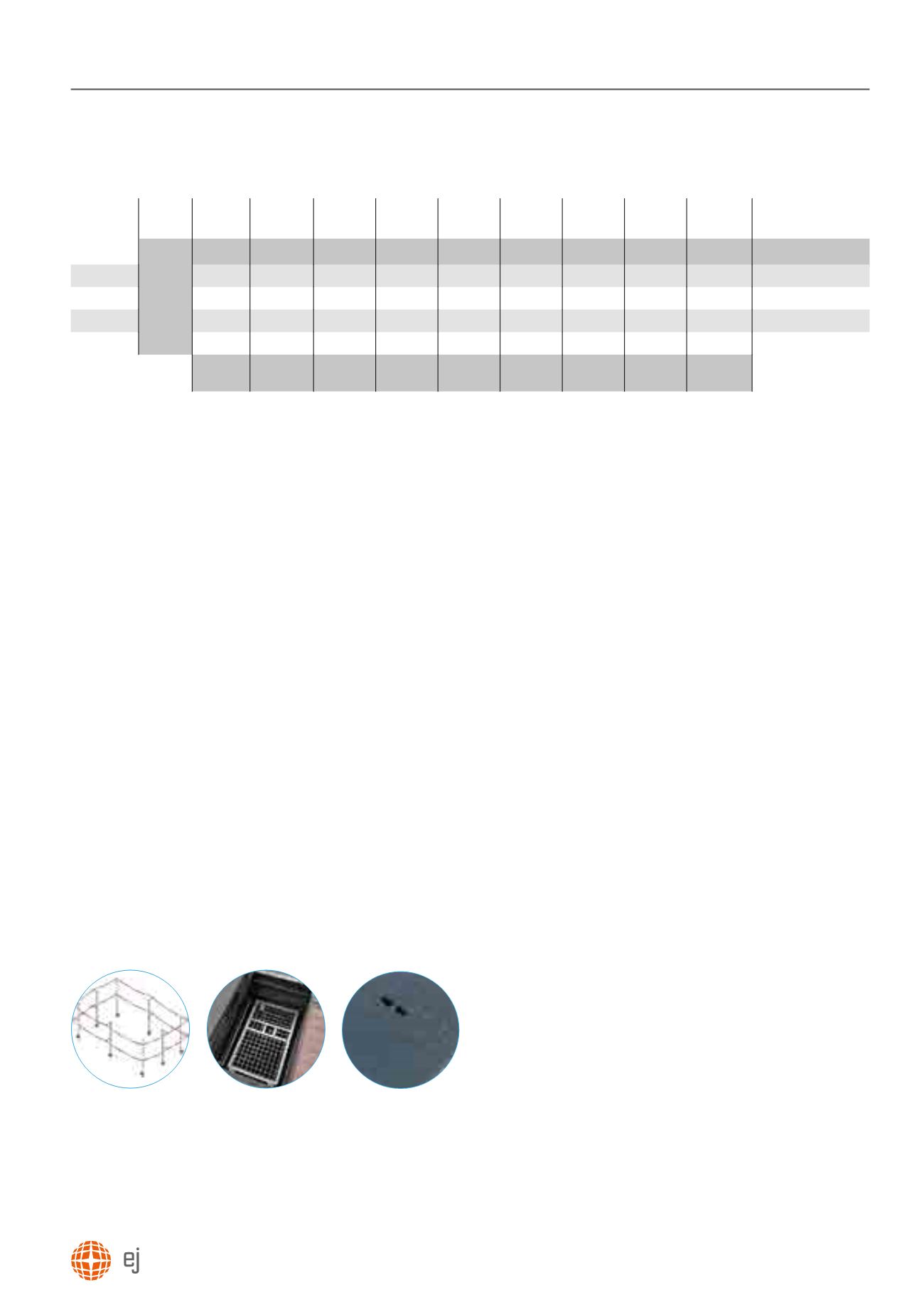

Ringhiere di sicurezza Griglie anticaduta Superficie antiscivolo
