Gamma Ermatic® e Altre Soluzioni Modulari La Gamma CT4S
tel +39 06 329 2671
CT4S ...100 - 1/2/3 coperchi e dispositivi di chiusura per canalette
400 kN
Luogo d’installazione
400 kN: Portata 40 tonnellate. Carreggiate di strade (comprese
le vie pedonali), banchine transitabili e aree di sosta per tutti i
tipi di veicoli stradali.
Caratteristiche tecniche
· Telaio: Acciaio galvanizzato S 235 JR - NF EN 10025
Galvanizzato a caldo secondo NF EN ISO 1461.
· Coperchio: Ghisa a grafite sferoidale secondo ISO 1083 e EN
NF 1563
· Dispositivi di apertura articolati con bloccaggio a 90° per la
sicurezza
· appoggio su 3 punti per garantire la stabilità e ridurre rumore e
vibrazioni.
· Coperchio con sistema di chiusura MTV che si blocca al
momento dell'apertura per manovra
∙ Apertura facilitata con molle
· Foro per chiave protetto da botola d'ispezione in PE
· Botola d'ispezione inserita a clip nel coperchio per evitarne lo
spostamento
Opzione
∙ Griglie anticaduta (vedi dettagli pagg. H1-H2)
∙ Ringhiere di sicurezza (vedi dettagli pagg. H1-H2)
· Molla in acciaio inossidabile
Fascicolo tecnico
· Raccomandazioni di posa: vedi pagg. F16 - F17

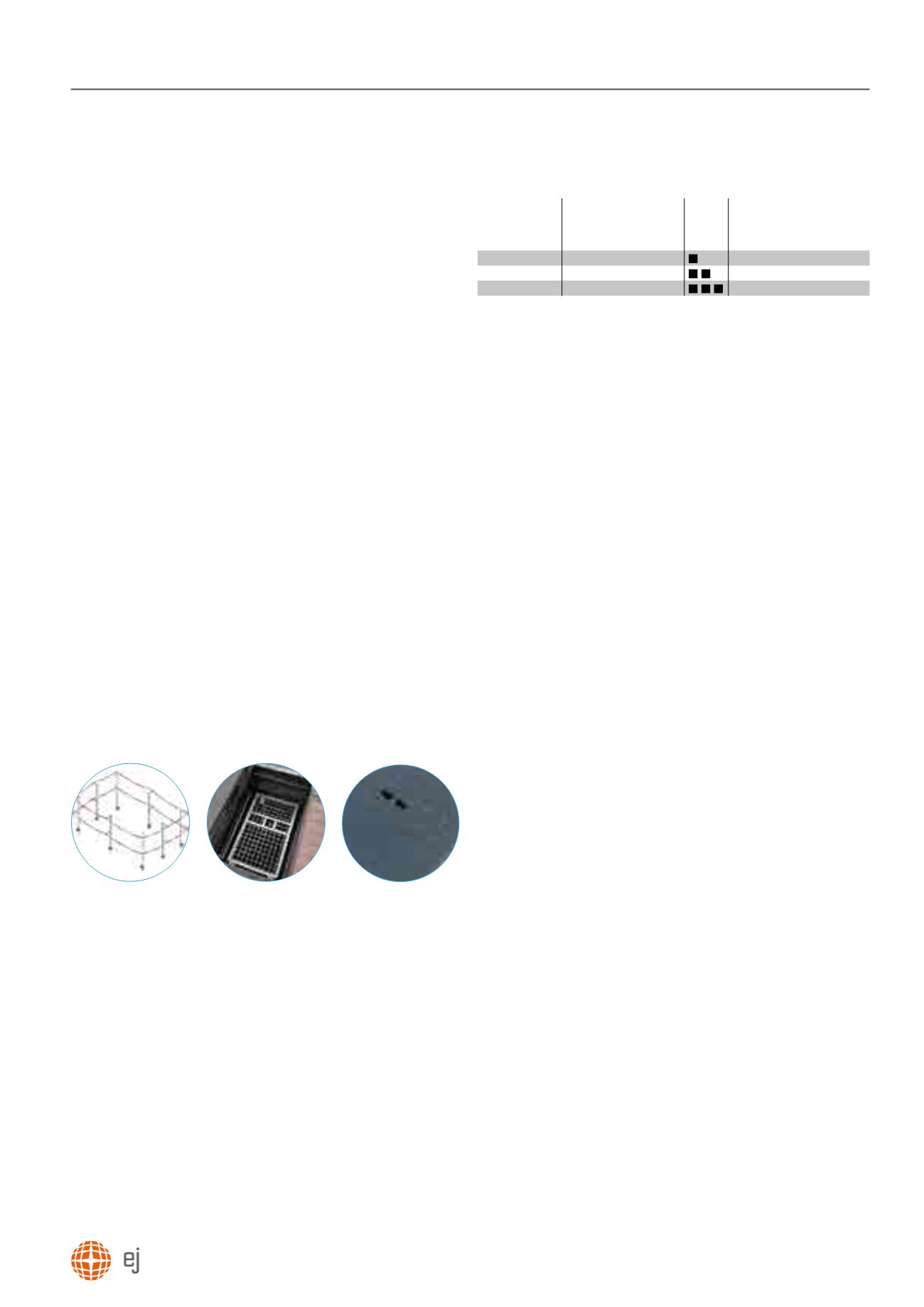

Opzioni
luce netta
a x b (mm)
dim. telaio ingombro ester-
no lunghezza x larghezza
(mm)
numero
di coper-
chi
codice
1000 x 1000 1140 x 1140 x 215 CT4S 100 100 AHVPC
2000 x 1000 2140 x 1140x 215 CT4S 200 100 AHVPC
3000 x 1000 3140 x 1140x 215 CT4S 300 100 AHVPC
Per dimensioni maggiori, applicare la seguente formula
· Luce netta: a = n x 1.000
b = 1.000
· Dimensioni ingombro esterno:
lunghezza= (n x 1.000) + 140
larghezza = 1.140
altezza = 215 mm
· n= numero di coperchi
Ringhiere di sicurezza Griglie anticaduta Superficie antiscivolo
Premark®
