La Gamma CT4S
tel +39 06 329 2671
CT4S ...075 - Coperchi multipli a putrelle
400 kN
Luogo d’installazione
400 kN: Portata 40 tonnellate. Carreggiate di strade (comprese
le vie pedonali), banchine transitabili e aree di sosta per tutti i
tipi di veicoli stradali.
Caratteristiche tecniche
·
Telaio:
Acciaio galvanizzato S 235 JR - NF EN 10025
Galvanizzato a caldo secondo NF EN ISO 1461.
·
Coperchio:
Ghisa a grafite sferoidale secondo ISO 1083 e EN
NF 1563
· Dispositivi di apertura articolati con bloccaggio a 90° per la
sicurezza
· appoggio su 3 punti per garantire la stabilità e ridurre rumore e
vibrazioni.
Opzione
· Sistema di chiusura ad 1/4 di giro VAF
∙ Apertura facilitata con molle
∙ Griglie anticaduta (vedi dettagli pagg. H1-H2)
∙ Ringhiere di sicurezza (vedi dettagli pagg. H1-H2)
Fascicolo tecnico
· Raccomandazioni di posa: vedi pagg. F10 -F11

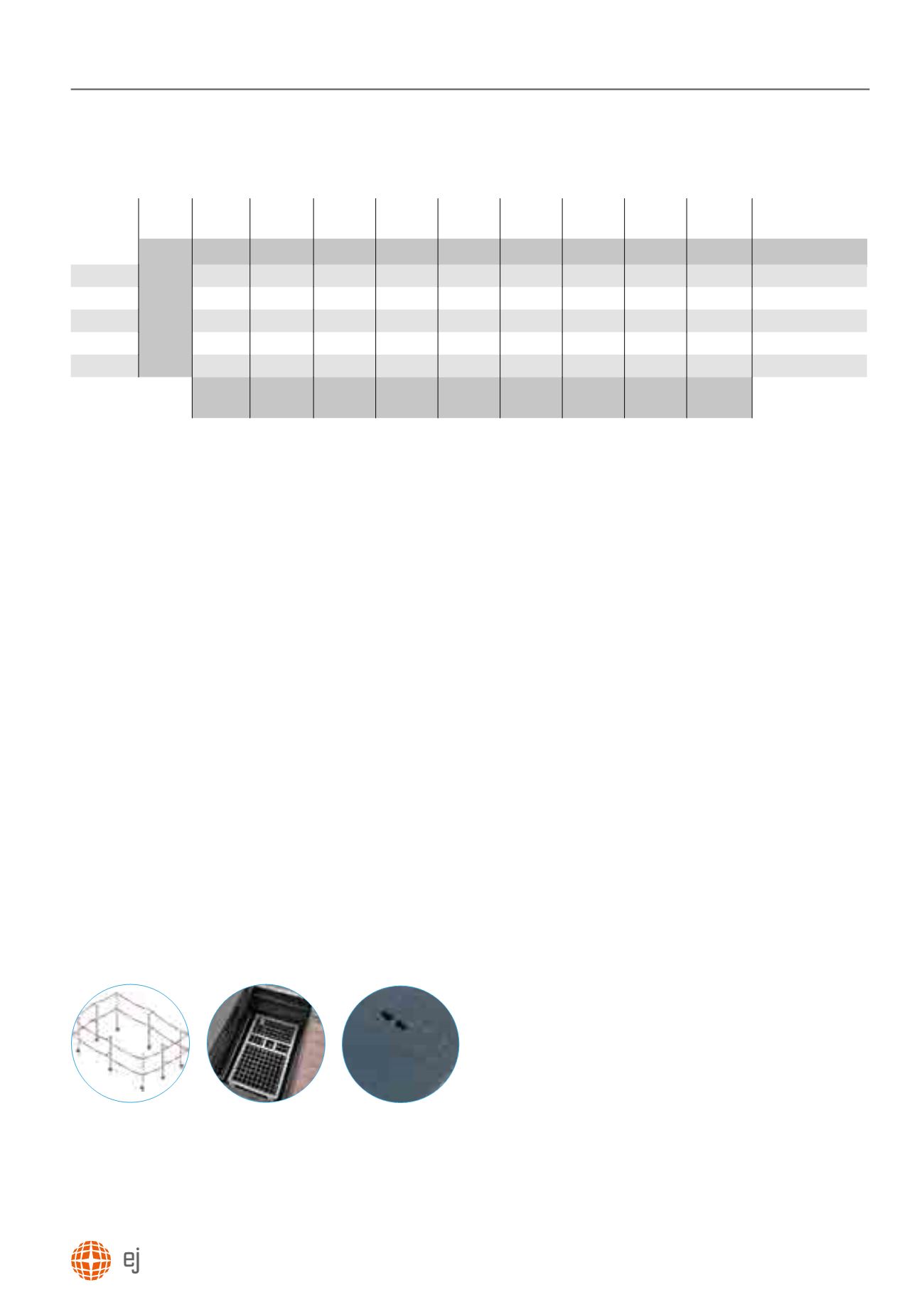

Opzioni
luce netta
(a)
mm
(b)
mm
coperchi
1.630
2
2.518
3
3.406
4
4.294
5
5.182
6
6.070
7
6.958
8
7.846
9
8.734
10
putrella
utilizzata
1.500 2
1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle IPE360 (h=430)
2.250 3
1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle IPE360 (h=430)
3.000 4
1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle IPE360 (h=430)
3.750 5
1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle IPE400 (h=470)
4.500 6
1 putrella 2 putrelle 3 putrelle 4 putrelle 5 putrelle 6 putrelle 7 putrelle 8 putrelle 9 putrelle
centro putrella
W, X, Y
818
1.691 2.564 3.437 4.310 5.183 6.056 6.929 7.802
Ringhiere di sicurezza
Griglie anticaduta
Superficie antiscivolo
Premark®
