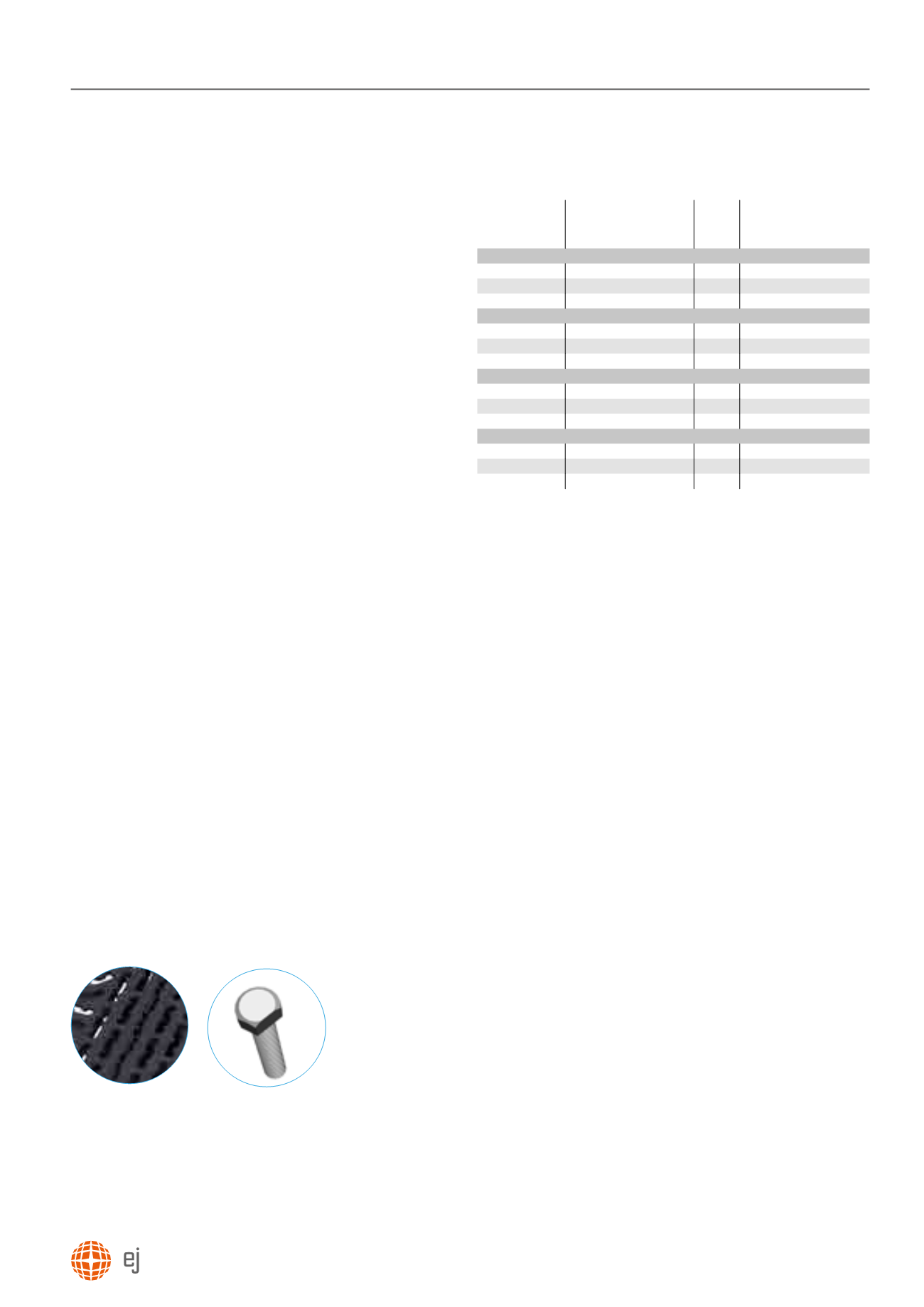

Aquera - La Gamma Modulare di Griglie

tel +39 06 329 2671

Aquera

- Griglie e telai per 1/2/3 coperchi

400 kN

Luogo d’installazione

Gruppo 3 secondo EN 124.

Zona dei canaletti di scolo lungo i bordi dei marciapiedi

che, misurata partendo dal bordo, si estenda per 0,5 m

al massimo nella carreggiata e per 0,2 m al massimo sul

marciapiede.

Caratteristiche tecniche

· Griglie: griglie in ghisa a grafite sferoidale secondo

ISO 1083 (500-7) e EN 1563.

· Telai: telaio in acciaio zincato a caldo secondo ISO 1459/60/61.

· griglie piane con appoggio su 3 punti per garantire stabilità,

silenziosità e assenza di vibrazioni durante l'utilizzo.

· Costruzione a semigriglie con appoggio su 3 punti reversibili a

180°.

· Griglie ad accoppiamento lasco per mezzo di un perno e clip

Beta.

· Fornite con viti di regolazione livellamento del telaio per una

facile installazione.

· Le griglie sono fissate al telaio con viti di acciaio inossidabile.

· Le sbarre delle griglie sono appositamente progettate

per offrire il massimo drenaggio dell'acqua o la massima

ventilazione.

· Superficie di drenaggio/ventilazione:

1.470 cm

per griglia standard.

833 cm

per griglia tipo LR.

Per trovare quali sono le superfici di drenaggio o di ventilazione

delle griglie, in base alle loro dimensioni, si devono fare i

seguenti calcoli:

Luce maglia standard N x 1.470 cm

Luce maglia ridotta N x 833 cm

(N = numero di griglie)

Fascicolo tecnico

· Vedi il manuale d'installazione alla fine di questo capitolo.

Opzioni

· Modello di griglie con luce maglia ridotta adatte per veicoli con

ruote di piccole dimensioni, biciclette o sedie a rotelle.

· Sistema di chiusura di sicurezza VOTC con testa codificata

luce netta

a x b (mm)

dim. telaio ingombro esterno

lunghezza x larghezza x

altezza (mm)

numero

di griglie

codice

griglie luce maglia standard con sistema di chiusuraVCHC

620 x 476 780 x 736 x 140 1 FC4G062048VCHC

1.237 x 476 1.397 x 736 x 140 2 FC4G124048VCHC

1.854 x 476 2.014 x 736 x 140 3 FC4G184048VCHC

griglie luce maglia standard con chiusura di sicurezzaVOTC

620 x 476 780 x 736 x 140 1 FC4G062048VOTC

1.237 x 476 1.397 x 736 x 140 2 FC4G124048VOTC

1.854 x 476 2.014 x 736 x 140 3 FC4G184048VOTC

griglie luce maglia ridotta con sistema di chiusuraVCHC

620 x 476 780 x 736 x 140 1 FC4G062048VCLR

1.237 x 476 1.397 x 736 x 140 2 FC4G124048VCLR

1.854 x 476 2.014 x 736 x 140 3 FC4G184048VCLR

griglie luce maglia ridotta con chiusura di sicurezzaVOTC

620 x 476 780 x 736 x 140 1 FC4G062048VOLR

1.237 x 476 1.397 x 736 x 140 2 FC4G124048VOLR

1.854 x 476 2.014 x 736 x 140 3 FC4G184048VOLR

Maglie ridotte, griglie adatte

per traffico pedonale

(tipo LR)

Chiusura OTC
