Gamma Ermatic® e Altre Soluzioni Modulari Aquera - La Gamma Modulare di Griglie
tel +39 06 329 2671
Aquera® - Griglie e telai per canalette
400 kN
luce netta
a x b (mm)
dim. telaio ingombro esterno
lunghezza x larghezza x
altezza (mm)
numero
di griglie
codice
griglie luce maglia standard con sistema di chiusuraVCHC
2.471 x 476 2.631 x 736 x 140 4 FC4G247048VCHC
3.088 x 476 3.248 x 736 x 140 5 FC4G309048VCHC
3.705 x 476 3.865 x 736 x 140 6 FC4G371048VCHC
4.322 x 476 4.482 x 736 x 140 7 FC4G432048VCHC
Luogo d’installazione
Gruppo 3 secondo EN 124.
Zona dei canaletti di scolo lungo i bordi dei marciapiedi
che, misurata partendo dal bordo, si estenda per 0,5 m al
massimo
nella carreggiata e per 0,2 m al massimo sul
marciapiede.
Caratteristiche tecniche
Griglie: griglie in ghisa a grafite sferoidale secondo
ISO 1083 (500-7) e EN 1563.
· Telai: telaio in acciaio zincato a caldo secondo ISO 1459/60/61.
· griglie piane con appoggio su 3 punti per garantire stabilità,
silenziosità e assenza di vibrazioni durante l'utilizzo.
· Costruzione a semigriglie con appoggio su 3 punti reversibili a
180°.
· Griglie ad accoppiamento lasco per mezzo di un perno e clip
Beta.
· Fornite con viti di regolazione livellamento del telaio per una
facile installazione.
· Le griglie sono fissate al telaio con viti di acciaio inossidabile.
· Le sbarre delle griglie sono appositamente progettate
per offrire il massimo drenaggio dell'acqua o la massima
ventilazione.
· Superficie di drenaggio/ventilazione:
1.470 cm2 per griglia standard.
833 cm2 per griglia tipo LR.
Per trovare quali sono le superfici di drenaggio o di ventilazione
delle griglie,
in base alle loro dimensioni, si devono fare i seguenti calcoli:
Luce maglia standard N x 1.470 cm2
Luce maglia ridotta N x 833 cm2
(N = numero di griglie)
Fascicolo tecnico
· Vedi il manuale d'installazione alla fine di questo capitolo.
Opzioni
· Modello di griglie con luce maglia ridotta adatte per veicoli con
ruote di piccole dimensioni, biciclette o sedie a rotelle.
· Sistema di chiusura di sicurezza VOTC con testa codificata
Per dimensioni maggiori, applicare la seguente formula
Luce netta a = (n x 617) + 3
b = 476
dimensioni ingombro esterno
lunghezza = (n x 617) + 163
larghezza = 736
altezza= 140
n= numero di griglie
Altre varianti disponibili:
FC4G (a x b) VOTC es.: FC4G247048 VOTC
per griglia luce maglia standard con chiusura di sicurezza VOTC
FC4G (a x b) VCLR es.: FC4G247048 VCLR
per griglia luce maglia ridotta con sistema di chiusura VCHC
FC4G (a x b) VOLR es.: FC4G247048 VOLR
per griglia luce maglia ridotta con chiusura di sicurezza VOTC

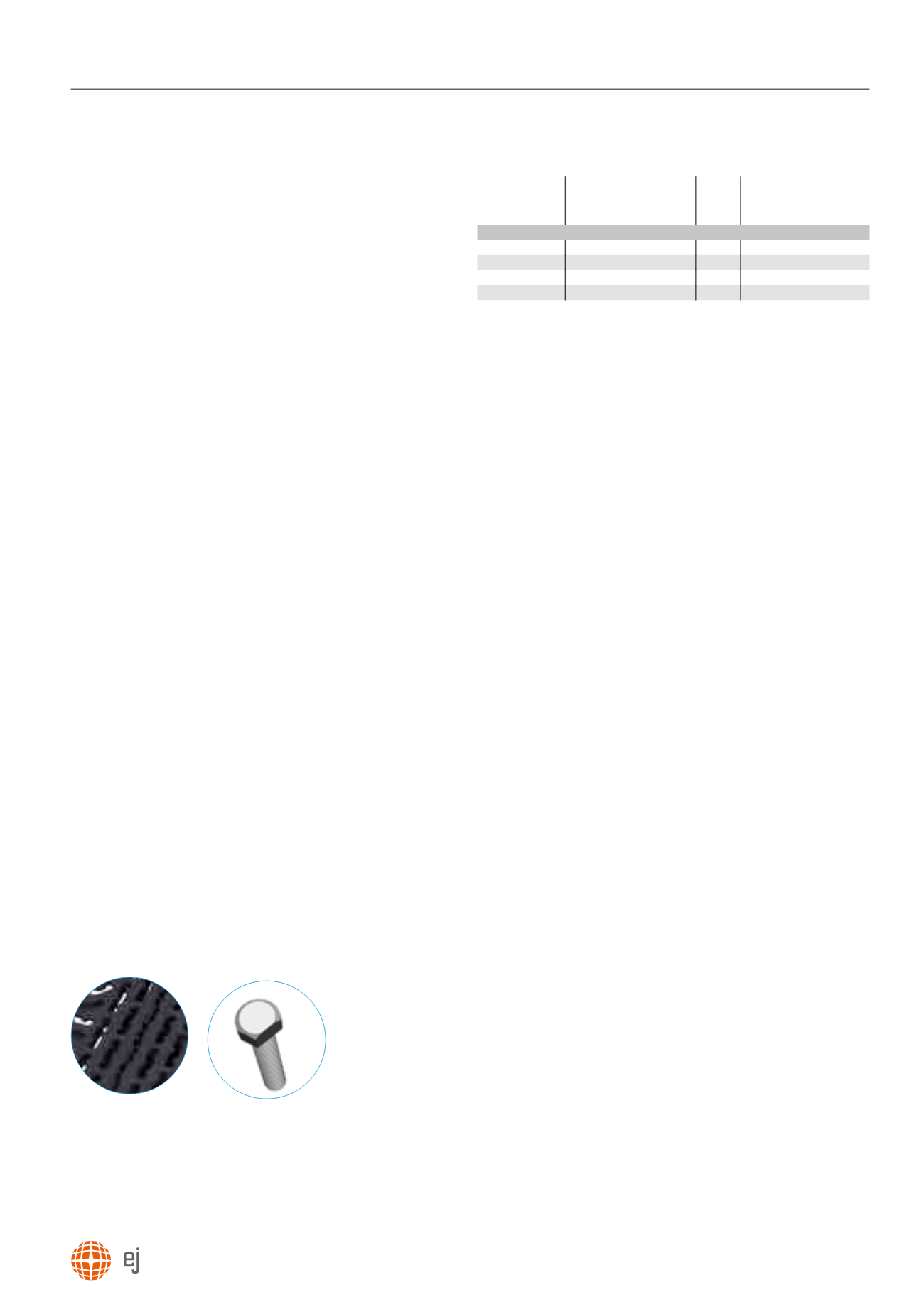

Maglie ridotte, griglie adatte
per traffico pedonale
(tipo LR)
Chiusura OTC
