Posa

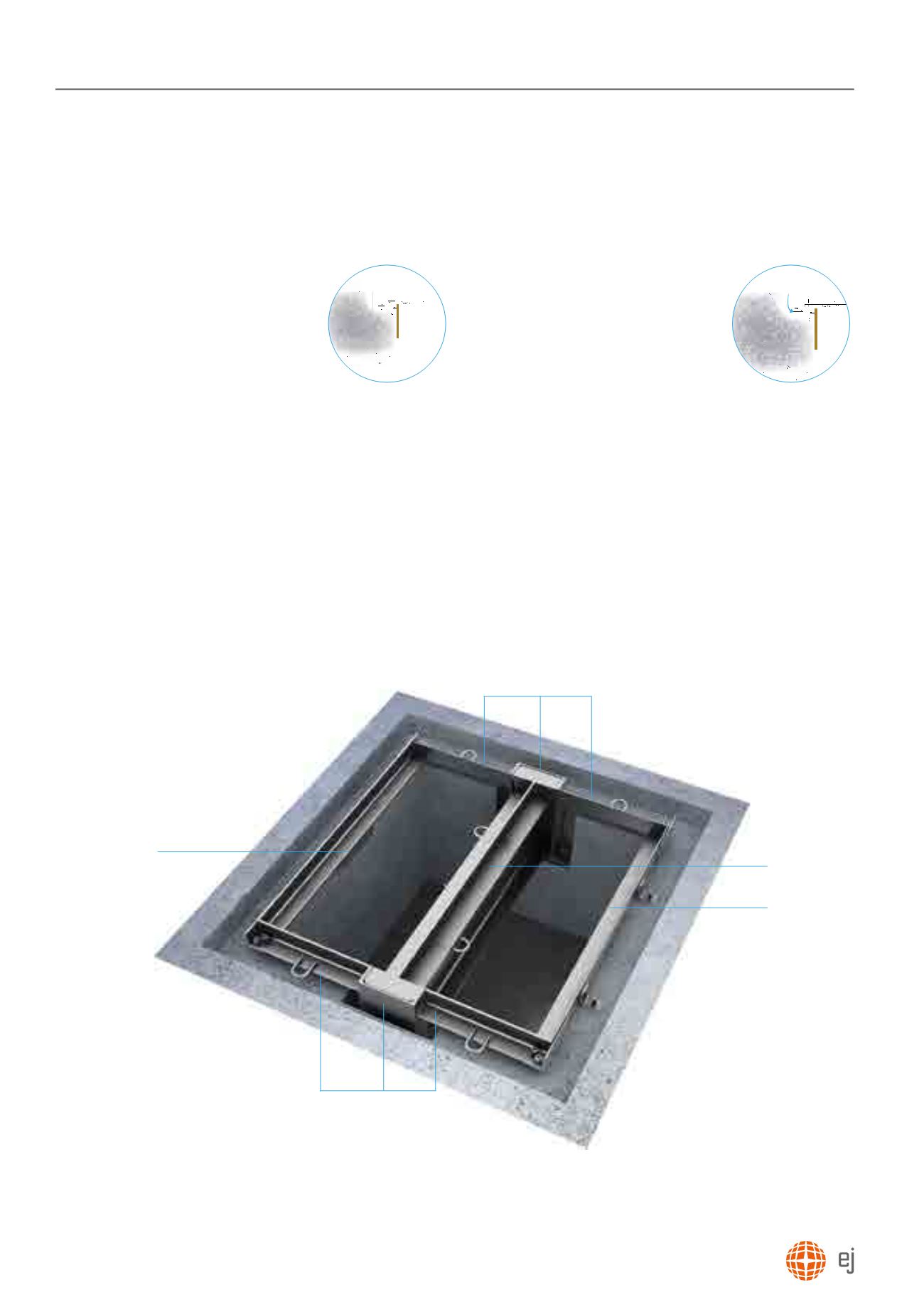

· Preparare il vano di alloggiamento in base al

disegno fornito.

· Posizionare il primo elemento (scatola

per putrella + placca d'estremità) nella

scanalatura

(1a,1b)

· Regolare il livellamento con le apposite viti

fornite.

· Posizionare le placche d'estremità nella scanalatura con le

viti di livellamento assemblate assieme al telaio e regolare il

livellamento

(2)

· Posizionare la prima putrella

(3)

· Avvitare la putrella nella sua scatola con le apposite viti fornite.

· Regolare il livellamento usando le viti di livellamento.

· Se il dispositivo è fornito con più putrelle, ripetere le ultime tre

operazioni.

· Per concludere, installare la putrella successiva e livellarla usando

i distanziali già installati.

· Regolare e fissare le placche d'estremità.

(1b)

· Posizionare le griglie nei telai e bloccarle.

· Regolare e fissare al telaio.

Armatura

· Per effettuare l'armatura, non togliere

tutte le griglie, ma soltanto 1 o 2 per poter

accedere sotto il lato del dispositivo.

Armatura

Avvertenza

le scatole non devono essere riempite di

calcestruzzo.

· Ricollocare le griglie nel telaio.

· Riempire bene di calcestruzzo la parte inferiore del telaio.

· Riempire la scanalatura.

Avvertenza

Se per qualsiasi motivo non è possibile rispettare il

tempo di presa del calcestruzzo, raccomandiamo l'impiego di

soluzioni di calcestruzzo a presa rapida.

La gamma Aquera

Raccomandazioni di posa: Griglie multiple a putrelle
