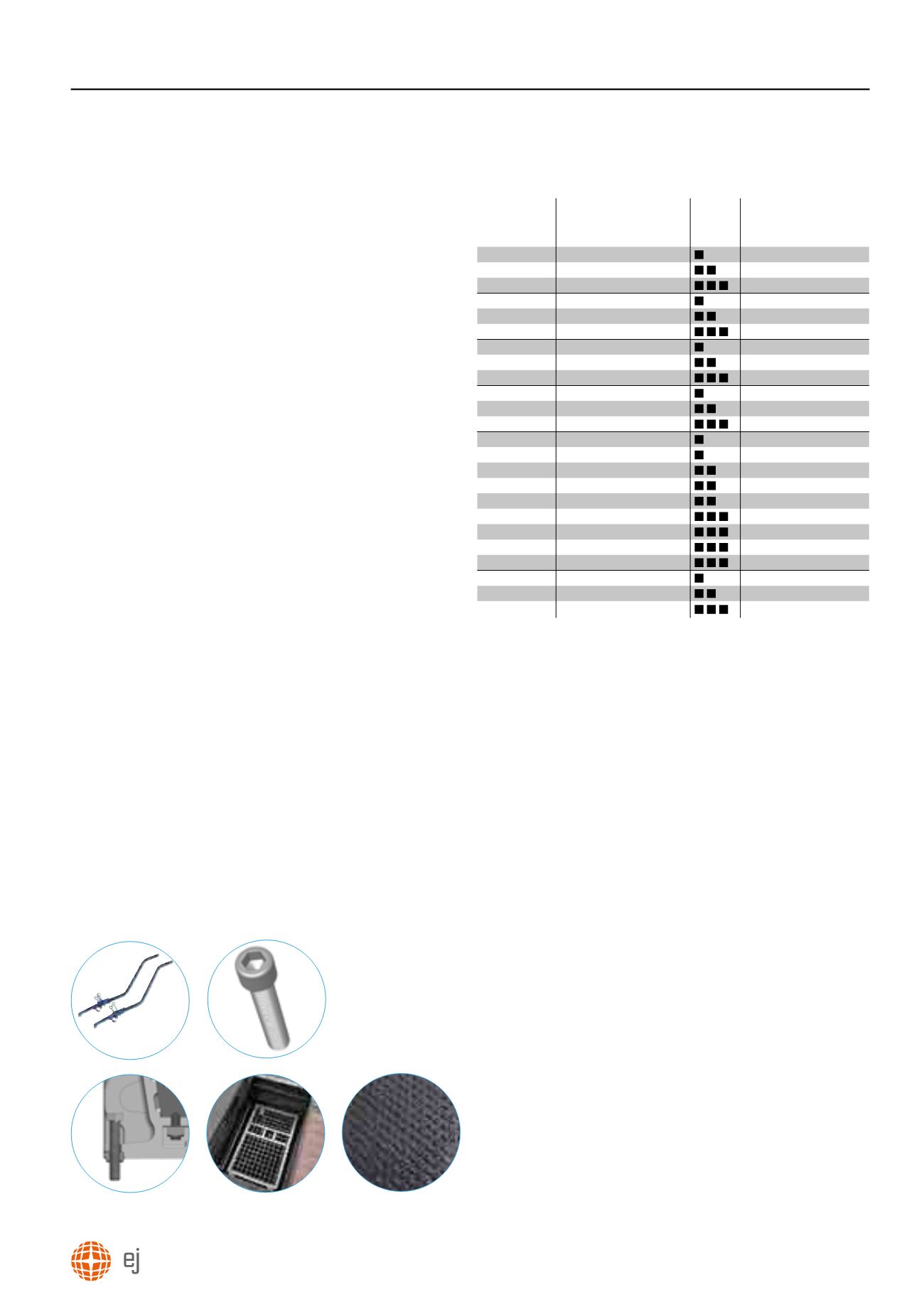

Gamma Ermatic® e Altre Soluzioni Modulari
tel +39 06 329 2671
1/2/3 coperchi
1/2/3 coperchi, a rilievo antisdrucciolo
D400
Luogo d’installazione
Carreggiate di strade (comprese le vie pedonali), banchine
transitabili e aree di sosta per tutti i tipi di veicoli stradali.
Gruppo 4 e inferiore in conformità con EN124.
Caratteristiche tecniche
· Dispositivi di chiusura ERMATIC D400
· Coperchio a rilievo antiscivolo
Luce netta: (a x b) in mm: codice ER4S (a x b) in cm
· Superfici di contatto orizzontali e oblique lavorate
meccanicamente
· Ghisa GS secondo ISO 1083 e EN 1563
· Assicurazione Qualità ISO 9001 certificata da terza parte
Sistema di chiusura
· Con 4 viti di acciaio inossidabile
∙ Chiusura standard (VCHC)
Opzioni
∙ Chiusura di sicurezza (VOTC)
∙ Viti di livellamento (vedi dettagli pag.19)
∙ articolazione e apertura facilitata con molle
(vedi dettagli pag. 22)
∙ Griglie anticaduta (vedi dettagli pag. H1)
∙ Rivestimento antiscivolo Premark® (vedi dettagli pag.21)
Manovra
∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag. 23)
Per le istruzioni di manovra, fare riferimento al fascicolo
tecnico allegato.
Fascicolo tecnico (vedi sezioni da D1 a D10)
· Raccomandazioni di posa
· Preparazione del vano di alloggiamento
· Posa e armatura
· Utilizzo dei coperchi
· Manutenzione
∙ Caratteristiche tecniche complete
Opzioni
Viti di livellamento Griglie anticaduta
Chiave di manovra
Prodotto antiscivolo
Premark®
luce netta
a x b (mm)
dim. telaio ingombro
esterno lunghezza x larghezza
x altezza (mm)
numero
di coperchi
codice
450 x 450 620 x 630 x 125 ER4S 045 045 VCHC
920 x 450 1090 x 630 x 125 ER4S 092 045 VCHC
1390 x 450 1560 x 630 x 125 ER4S 139 045 VCHC
600 x 600 770 x 780 x 125 ER4S 060 060 VCHC
1220 x 600 1390 x 780 x 125 ER4S 122 060 VCHC
1940 x 600 2010 x 780 x 125 ER4S 184 060 VCHC
750 x 750 920 x 930 x 125 ER4S 075 075 VCHC
1520 x 750 1690 x 930 x 125 ER4S 152 075 VCHC
2290 x 750 2460 x 930 x 125 ER4S 229 075 VCHC
800 x 800 970 x 980 x 125 ER4S 080 080 VCHC
1620 x 800 1790 x 980 x 125 ER4S 162 080 VCHC
2440 x 800 2610 x 980 x 125 ER4S 244 080 VCHC
600 x 900 770 x 980 x 125 ER4S 060 090 VCHC
900 x 900 1070 x 980 x 125 ER4S 090 090 VCHC
1220 x 900 1390 x 980 x 125 ER4S 122 090 VCHC
1520 x 900 1690 x 980 x 125 ER4S 152 090 VCHC
1820 x 900 1990 x 980 x 125 ER4S 182 090 VCHC
1840 x 900 2010 x 980 x 125 ER4S 184 090 VCHC
2140 x 900 2310 x 980 x 125 ER4S 214 090 VCHC
2440 x 900 2610 x 980 x 125 ER4S 244 090 VCHC
2740 x 900 2910 x 980 x 125 ER4S 274 090 VCHC
1000 x 1000 1170 x 1180 x 125 ER4S 100 100 VCHC
2020 x 1000 2190 x 1180 x 125 ER4S 202 100 VCHC
3040 x 1000 3210 x 1180 x 125 ER4S 304 100 VCHC
Chiusura CHC
