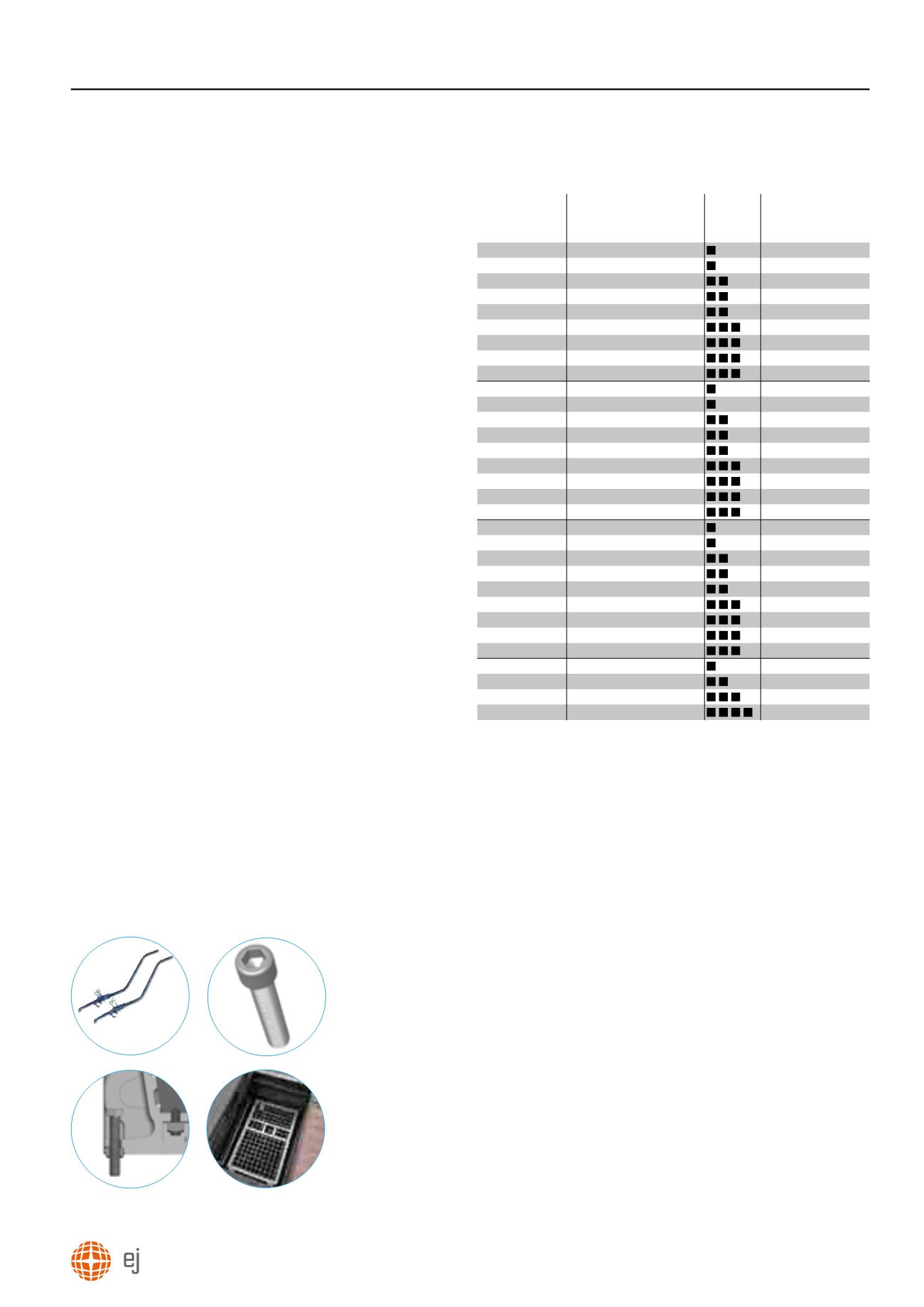

A19
Gamma Ermatic
®
e Altre Soluzioni Modulari
tel +39 06 329 2671
1/2/3 coperchi
1/2/3 coperchi, a riempimento calcestruzzo
F900
Luogo d’installazione
Aree soggette a carichi per asse particolarmente elevati, per
esempio pavimentazioni di aeroporti. Gruppo 6 e inferiore in
conformità con EN124.
Caratteristiche tecniche
· Dispositivi di chiusura ERMATIC F900
· Coperchio a riempimento calcestruzzo
· Luce netta (a x b) in mm:
codice
ER9R
(a x b) in cm
· Superfici di contatto orizzontali e oblique lavorate
meccanicamente
· Ghisa GS secondo ISO 1083 e EN 1563
· Assicurazione Qualità ISO 9001 certificata da terza parte
Opzione
∙ Raccomandato: sistema di chiusura con 4 viti di acciaio
inossidabile
· Chiusura standard (VCHC)
∙ Chiusura di sicurezza (VOTC)
∙ Viti di livellamento (vedi dettagli pag.19)
∙ Griglie anticaduta (vedi dettagli pag. H1)
Manovra
∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag. 23)
Per le istruzioni di manovra, fare riferimento al fascicolo
tecnico allegato.
Fascicolo tecnico
(vedi sezioni da D1 a D10)
· Raccomandazioni di posa
· Preparazione del vano di alloggiamento
· Posa e armatura
∙ Riempimento in calcestruzzo
· Utilizzo dei coperchi
· Manutenzione
∙ Caratteristiche tecniche complete
Opzioni
Chiave di manovra
Viti di livellamento
Griglie anticaduta
luce netta
a x b (mm)
dim. telaio ingombro esterno
lunghezza x larghezza x altezza
(mm)
numero
di coperchi
codice
600 x 600 770 x 820 x 150
ER9R 060 060
750 x 600 920 x 820 x 150
ER9R 075 060
1220 x 600 1390 x 820 x 150
ER9R 122 060
1370 x 600 1540 x 820 x 150
ER9R 137 060
1520 x 600 1690 x 820 x 150
ER9R 152 060
1840 x 600 2010 x 820 x 150
ER9R 184 060
1990 x 600 2160 x 820 x 150
ER9R 199 060
2140 x 600 2310 x 820 x 150
ER9R 214 060
2290 x 600 2460 x 820 x 150
ER9R 229 060
600 x 750 770 x 970 x 150
ER9R 060 075
750 x 750 920 x 970 x 150
ER9R 075 075
1220 x 750 1390 x 970 x 150
ER9R 122 075
1370 x 750 1540 x 970 x 150
ER9R 137 075
1520 x 750 1690 x 970 x 150
ER9R 152 075
1840 x 750 2010 x 970 x 150
ER9R 184 075
1990 x 750 2160 x 970 x 150
ER9R 199 075
2140 x 750 2310 x 970 x 150
ER9R 214 075
2290 x 750 2460 x 970 x 150
ER9R 229 075
600 x 900 770 x 1120 x 150
ER9R 060 090
750 x 900 920 x 1120 x 150
ER9R 075 090
1220 x 900 1390 x1120 x150
ER9R 122 090
1370 x 900 1540 x 1120 x 150
ER9R 137 090
1520 x 900 1690 x 1120 x 150
ER9R 152 090
1840 x 900 2010 x 1120 x 150
ER9R 184 090
1990 x 900 2160 x 1120 x 150
ER9R 199 090
2140 x 900 2310 x 1120 x 150
ER9R 214 090
2290 x 900 2460 x 1120 x 150
ER9R 229 090
500 x 1000 670 x 1220 x 150
ER9R 050 100
1020 x 1000 1190 x 1220 x 150
ER9R 102 100
1540 x 1000 1710 x 1220 x 150
ER9R 154 100
2060 x 1000 2230 x 1220 x 150
ER9R 206 100
Chiusura CHC
