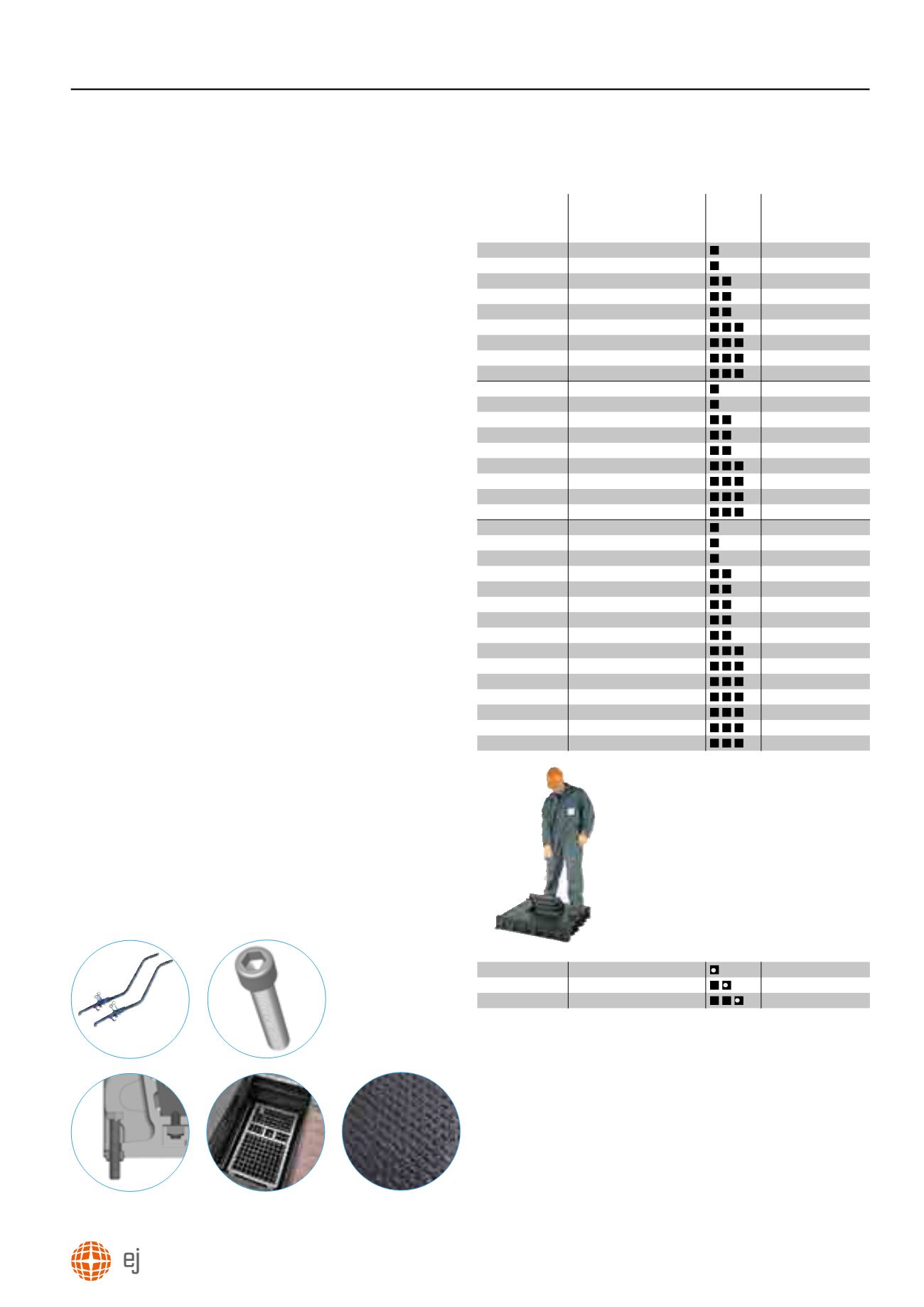

A21
Gamma Ermatic
®
e Altre Soluzioni Modulari
tel +39 06 329 2671
1/2/3 coperchi
luce netta
a x b (mm)
dim. telaio ingombro esterno
lunghezza x larghezza x altezza
(mm)
numero
di coperchi
codice
600 x 600 770 x 820 x 150
ER9S 060 060
750 x 600 920 x 820 x 150
ER9S 075 060
1220 x 600 1390 x 820 x 150
ER9S 122 060
1370 x 600 1540 x 820 x 150
ER9S 137 060
1520 x 600 1690x 820 x 150
ER9S 152 060
1840 x 600 2010 x 820 x 150
ER9S 184 060
1990 x 600 2160 x 820 x 150
ER9S 199 060
2140 x 600 2310 x 820 x 15
ER9S 214 060
2290 x 600 2460 x 820 x 150
ER9S 229 060
600 x 750 770 x 970 x 150
ER9S 060 075
750 x 750 920 x 970 x 150
ER9S 075 075
1220 x 750 1390 x 970 x 150
ER9S 122 075
1370 x 750 1540 x 970 x 150
ER9S 137 075
1520 x 750 1690 x 970 x 150
ER9S 152 075
1840 x 750 2010 x 970 x 150
ER9S 184 075
1990 x 750 2160 x 970 x 150
ER9S 199 075
2140 x 750 2310 x 970 x 150
ER9S 214 075
2290 x 750 2460 x 970 x 150
ER9S 229 075
600 x 900 770 x 1120 x 150
ER9S 060 090
750 x 900 920 x 1120 x 150
ER9S 075 090
900 x 900 1070 x 1120 x 150
ER9S 090 090
1220 x 900 1390 x 1120 x 150
ER9S 122 090
1370 x 900 1540 x 1120 x 150
ER9S 137 090
1520 x 900 1690 x 1120 x 150
ER9S 152 090
1670 x 900 1840 x 1120 x 150
ER9S 167 090
1820 x 900 1990 x 1120 x 150
ER9S 182 090
1840 x 900 2010 x 1120 x 150
ER9S 184 090
1990 x 900 2160 x 1120 x 150
ER6S 199 090
2140 x 900 2310 x 1120 x 150
ER9S 214 090
2290 x 900 2460 x 1120 x 150
ER9S 229 090
2440 x 900 2610 x 1120 x 150
ER9S 244 090
2590 x 900 2760 x 1120 x 150
ER9S 259 090
2740 x 900 2910 x 1120 x 150
ER9S 274 090
Dispositivo con botola d'ispezione articolata estraibile
750 x 750
920 x 970 x 150
ER9T 075 075
1520 x 750 1690 x 970 x 150
ER9T 152 075
2290 x 750 2460 x 970 x 150
ER9T 229 075
Le dimensioni della botola d'ispezione sono 380 x 230 mm.
1 botola d’ispezione per dispositivo, salvo diversa indicazione
1/2/3 coperchi, a rilievo antisdrucciolo
F900
Luogo d’installazione
Aree soggette a carichi per asse particolarmente elevati, per
esempio pavimentazioni di aeroporti. Gruppo 6 e inferiore in
conformità con EN124.
Caratteristiche tecniche
· Dispositivi di chiusura ERMATIC F900
· Coperchio a rilievo antisdrucciolo
Luce netta (a x b) in mm:
codice
ER9S
(a x b) in cm
· Superfici di contatto orizzontali e oblique lavorate
meccanicamente
· Ghisa GS secondo ISO 1083 e EN 1563
· Assicurazione Qualità ISO 9001 certificata da terza parte
Opzione
∙ Raccomandato: sistema di chiusura con 4 viti di acciaio
inossidabile
· Chiusura standard (VCHC)
∙ Chiusura di sicurezza (VOTC)
∙ Viti di livellamento (vedi dettagli pag.19)
∙ Articolazione e apertura facilitata con molle
(vedi dettagli pag.22)
∙ Griglie anticaduta (vedi dettagli pag.H1)
∙ Rivestimento antiscivolo Premark
®
(vedi dettagli pag.21)
Manovra
∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag.23)
Per le istruzioni di manovra, fare riferimento al fascicolo
tecnico allegato.
Fascicolo tecnico
(vedi sezioni da D1 a D10)
· Raccomandazioni di posa
· Preparazione del vano di alloggiamento
· Posa e armatura
· Utilizzo dei coperchi
· Manutenzione
∙ Caratteristiche tecniche complete
Opzioni
Viti di livellamento
Griglie anticaduta
Chiave di manovra
Prodotto antiscivolo
Premark®
Chiusura CHC
