Catalogo Gamma Ermatic

Gamma Ermatic

e Altre Soluzioni Modulari

ejco.com

Coperchi per Canalette

tel +39 06 329 2671

Canaletta, coperchi a riempimento calcestruzzo

B125

Luogo d’installazione

Marciapiedi, zone pedonali ed assimilabili, aree di

sosta e parcheggi multipiano per automobili.

Gruppo 2 e inferiore secondo EN 124

Caratteristiche tecniche

· Dispositivo di chiusura ERMATIC B125

· Coperchio a riempimento calcestruzzo

· Luce netta (a x b) in mm:

codice:

ER2R

(a x b) in cm

· Superfici di contatto orizzontali e oblique lavorate

meccanicamente

· Ghisa GS secondo ISO 1083 e EN 1563

· Assicurazione Qualità ISO 9001 certificata da terza parte

Opzioni

∙ Sistema di chiusura con 4 viti di acciaio inossidabile

∙ Chiusura standard (VCHC)

∙ Chiusura di sicurezza (VOTC)

∙ Viti di livellamento (vedi dettagli pag.19)

∙ Griglie anticaduta (vedi dettagli pag. H1)

Manovra

∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag. 23)

Per le istruzioni di manovra, fare riferimento al fascicolo

tecnico.

Fascicolo tecnico

(vedi sezioni da D1 a D10)

· Raccomandazioni di posa

· Preparazione della scanalatura

· Posa e armatura

∙ Riempimento in calcestruzzo

· Utilizzo dei coperchi

· Manutenzione

∙ Caratteristiche tecniche complete

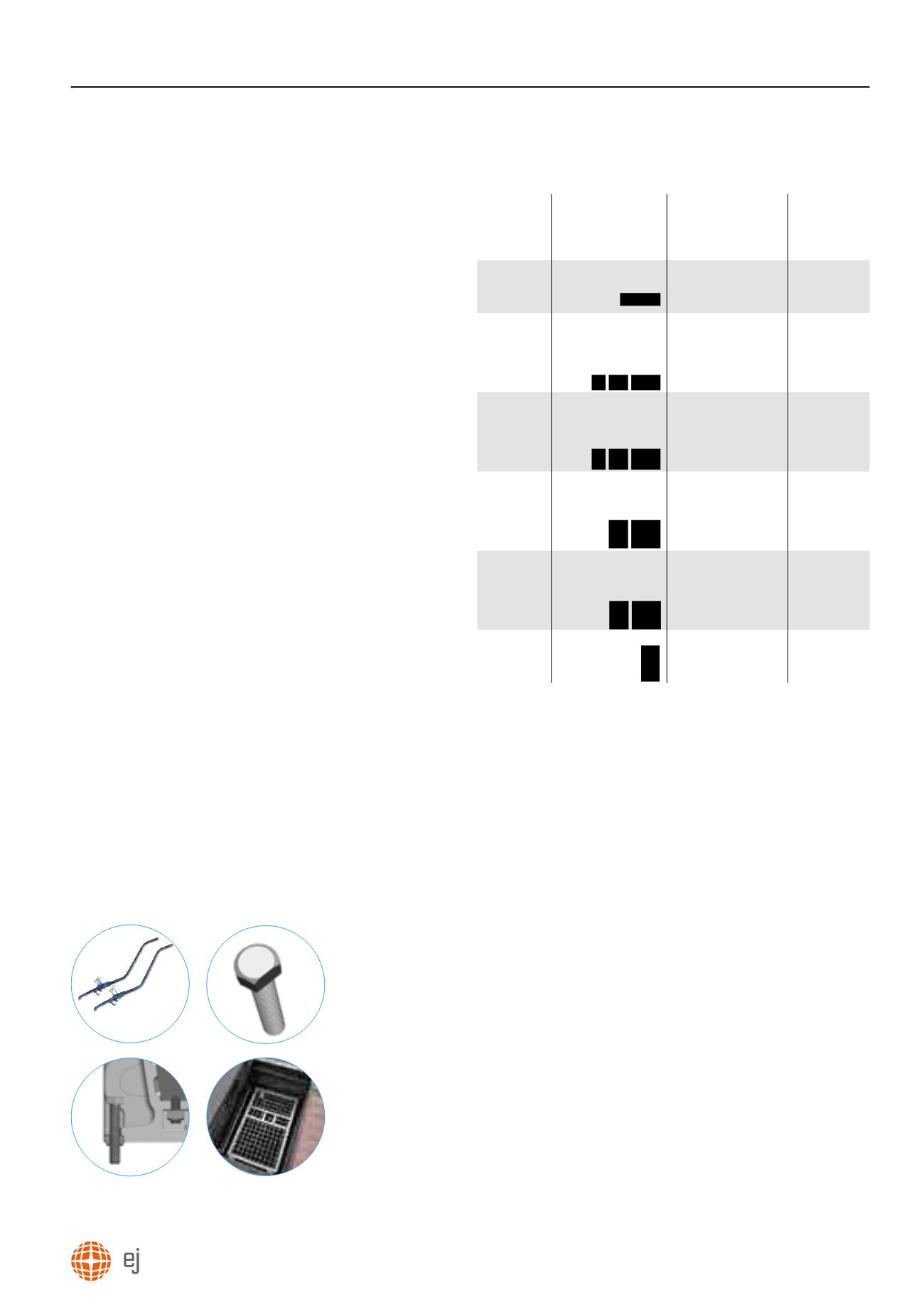

Opzioni

Chiave di manovra

Viti di livellamento

Griglie anticaduta

Chiusura OTC

luce netta

larghezza

della canaletta

b (mm)

lunghezza della

luce netta della canalet-

a (mm)

dim. telaio ingombro

esterno

lunghezza x larghezza x

altezza (mm)

codice

300

(N x 770) - 20 (a+110) x (500)

x 80

ER2R...030

450

(N1 x 470) +

(N2 x 620) +

(N3 x 920) - 20

(a+110) x (650)

x 80

ER2R...045

600

(N1 x 620) +

(N2 x 770) +

(N3 x 920) - 20

(a+110) x (800)

x 80

ER2R...060

750

(N1 x 620) +

(N2 x 770) - 20

(a+110) x (950)

x 80

ER2R...075

900

(N1 x 620) +

(N2 x 770) - 20

(a+110) x (1100)

x 80

ER2R...090

1 000

(N x 520) - 20 (a+180) x (1200)

x 80

ER2R...100

*Calcolare la lunghezza della luce netta della canaletta con il

seguente metodo:

· Utilizzare il numero massimo di coperchi più lunghi

disponibili, eccetto se è necessario mantenere una

lunghezza di coperchio minima. Coperchi di dimensioni più

piccole possono essere utilizzati all'estremità della canaletta

per adeguare la lunghezza della luce netta.

· N è il numero di coperchi.

· 470, 520, 620, 770, 920, ecc. sono le lunghezze d'ingombro

esterno dei coperchi utilizzati.

1 2 3

1 2
