Catalogo Gamma Ermatic

Gamma Ermatic

e Altre Soluzioni Modulari

B11

ejco.com

Coperchi per Canalette

tel +39 06 329 2671

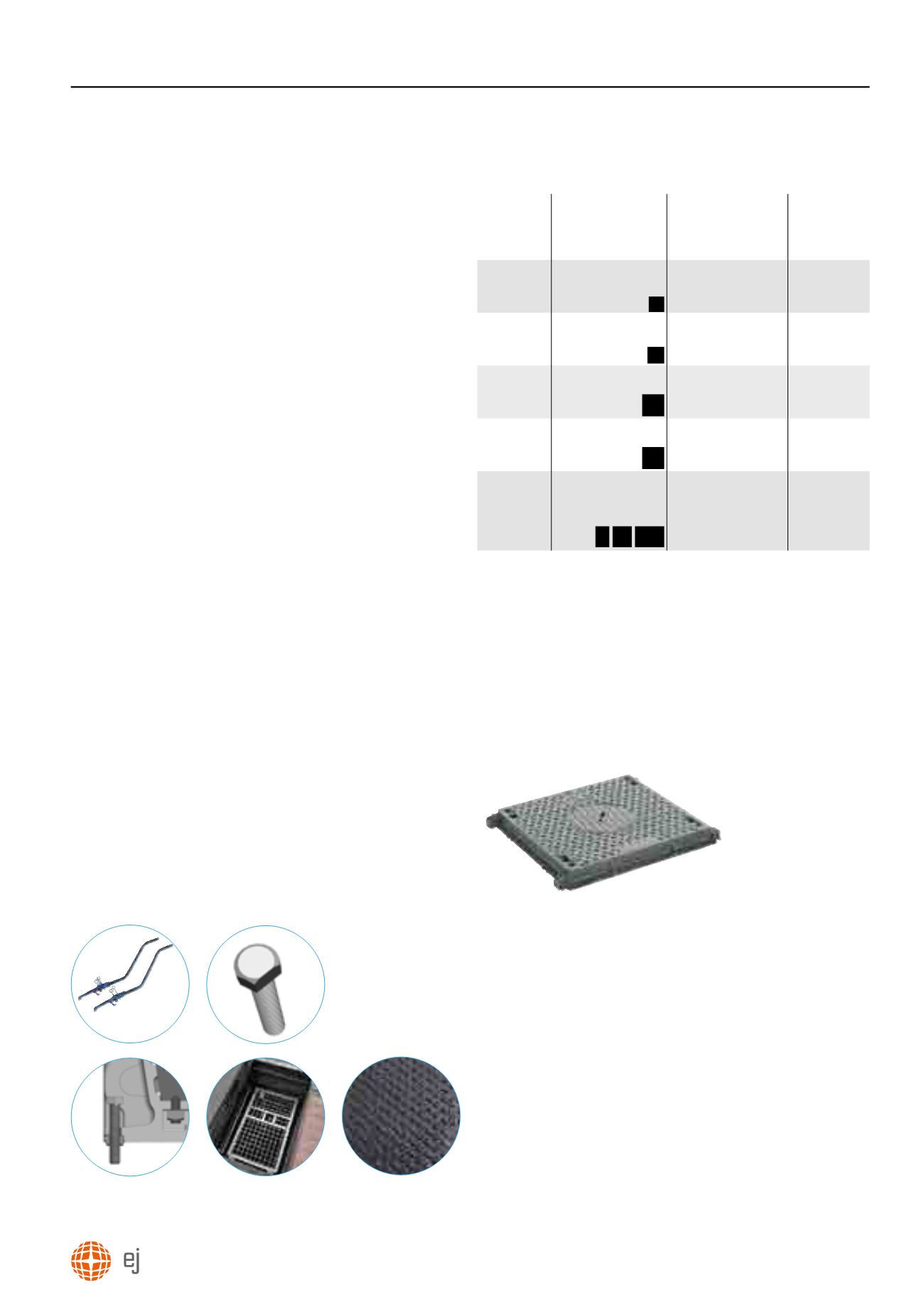

Canaletta, coperchi a rilievo antisdrucciolo

C250

Luogo d’installazione

Aree di sosta per tutti i tipi di veicoli stradali; cortili e parcheggi.

Gruppo 3 e inferiore secondo EN 124

Caratteristiche tecniche

· Dispositivo di chiusura ERMATIC C250

· Coperchio a rilievo antiscivolo

· Luce netta (a x b) in mm:

codice

ER3S

(a x b)

· Superfici di contatto orizzontali e oblique lavorate

meccanicamente

· Ghisa GS secondo ISO 1083 e EN 1563

· Assicurazione Qualità ISO 9001 certificata da terza parte

Opzioni

∙ Sistema di chiusura con 4 viti di acciaio inossidabile

∙ Chiusura standard (VCHC)

∙ Chiusura di sicurezza (VOTC)

∙ Viti di livellamento (vedi dettagli pag.19)

∙ Coperchi articolati (vedi dettagli pag.22)

∙ Rivestimento antiscivolo Premark

(vedi dettagli pag.21)

∙ Griglie anticaduta (vedi dettagli pag.H1)

Coperchio con botola di ispezione ø 250 mm

Manovra

∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag.23)

Per le istruzioni di manovra, fare riferimento al fascicolo

tecnico.

Fascicolo tecnico

(vedi sezioni da D1 a D10)

· Raccomandazioni di posa

· Preparazione della scanalatura

· Posa e armatura

· Utilizzo dei coperchi

· Manutenzione

∙ Caratteristiche tecniche complete

Opzioni

Viti di livellamento

Griglie anticaduta

Chiave di manovra

Chiusura OTC

Prodotto antiscivolo

Premark®

luce netta

larghezza della

canaletta b

(mm)

lunghezza della

luce netta della canalet-

a (mm)

dim. telaio ingombro

esterno

lunghezza x larghezza x

altezza (mm)

codice

300

(N x 320) - 20 (a+110) x (500)

x 80

ER3S...030

450

(N x 470) - 20 (a+110) x (650)

x 80

ER3S...045

600

(N x 620) - 20

(a+110) x (800)

x 80

ER3S...060

750

(N x 770) - 20 (a+110) x (950)

x 80

ER3S...075

900

(N1 x 620) +

(N2 x 770) +

(N3 x 920) - 20

(a+110) x (1100)

x 80

ER3S...090

*Calcolare la lunghezza della luce netta della canaletta con il

seguente metodo:

Utilizzare il numero massimo di coperchi più lunghi

disponibili, eccetto se è necessario mantenere una

lunghezza di coperchio minima. Coperchi di dimensioni

più piccole possono essere utilizzati all'estremità della

canaletta per adeguare la lunghezza della luce netta.

N è il numero di coperchi.

320, 470, 620, 770, 920, ecc. sono le lunghezze d'ingombro

esterno dei coperchi utilizzati.

1 2 3

In opzione: coperchio con botola d’ispezione
