Coperchi per Canalette

tel +39 06 329 2671

Canaletta, coperchi a rilievo antisdrucciolo

D400

Luogo d’installazione

Carreggiate di strade (comprese le vie pedonali), banchine

transitabili e aree di sosta per tutti i tipi di veicoli stradali.

Gruppo 4 e inferiore secondo EN 124

Caratteristiche tecniche

· Dispositivo di chiusura ERMATIC D400

· Coperchio a rilievo antiscivolo

· Luce netta (a x b) in mm:

codice

ER4S

(a x b)

· Superfici di contatto orizzontali e oblique lavorate

meccanicamente

· Ghisa GS secondo ISO 1083 e EN 1563

· Assicurazione Qualità ISO 9001 certificata da terza parte

Sistema di chiusura

∙Con 4 viti di acciaio inossidabile

∙ Chiusura standard (VCHC)

Opzioni

∙ Viti di livellamento (vedi dettagli pag.19)

∙ Chiusura di sicurezza (VOTC)

∙ Rivestimento antiscivolo Premark

(vedi dettagli pag.21)

∙ Articolazione e apertura facilitata con molle (vedi dettagli

pag.22)

∙ Griglie anticaduta (vedi dettagli pag.H1)

Manovra

∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag.23)

Per le istruzioni di manovra, fare riferimento al fascicolo

tecnico.

Fascicolo tecnico

(vedi sezioni da D1 a D10)

· Raccomandazioni di posa

· Preparazione della scanalatura

· Posa e armatura

· Utilizzo dei coperchi

· Manutenzione

∙ Caratteristiche tecniche complete

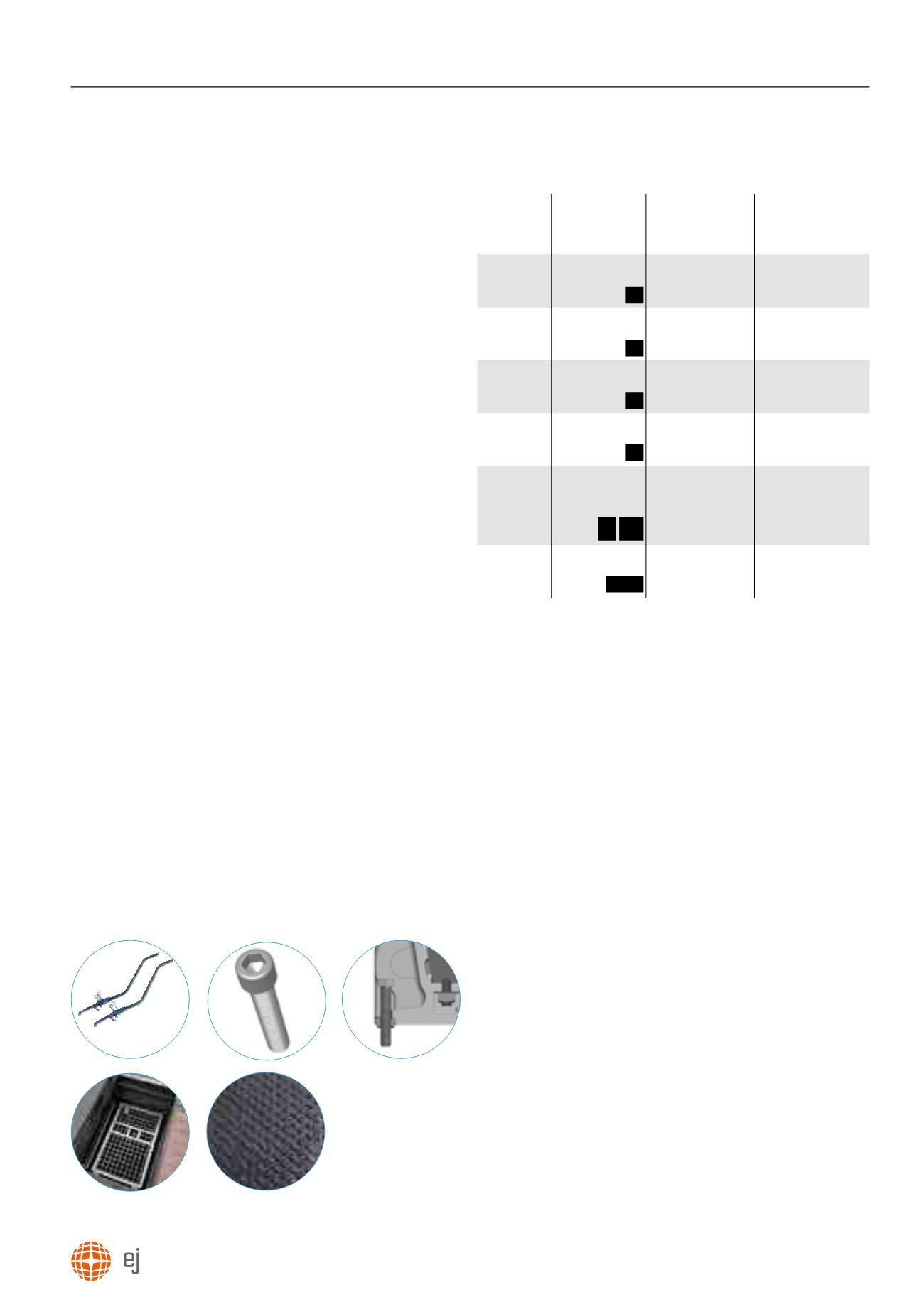

Opzioni

Viti di livellamento

Griglie anticaduta

Chiave di manovra

Prodotto antiscivolo

Premark®

Chiusura CHC

luce netta

larghezza della

canaletta b

(mm)

lunghezza della

luce netta

della canaletta

(mm)

dim. telaio ingombro

esterno

lunghezza x larghezza x

altezza (mm)

codice

450

(N x 470) - 20 (a+170) x (630)

x 125

ER4S...045 VCHC

600

(N x 620) - 20 (a+170) x (780)

x 125

ER4S...060 VCHC

750

(N x 770) - 20 (a+170) x (930)

x 125

ER4S...075 VCHC

800

(N x 820) - 20 (a+170) x (980)

x 125

ER4S...080 VCHC

900

(N1 x 620) +

(N2 x 920) -

(a+170) x (1 080)

x 125

ER4S...090 VCHC

1 000

(N x 1 020)

- 20

(a+170) x (1180)

x 125

ER4S...100 VCHC

*Calcolare la lunghezza della luce netta della canaletta con il

seguente metodo:

· Utilizzare il numero massimo di coperchi più lunghi

disponibili, eccetto se è necessario mantenere una

lunghezza di coperchio minima. Coperchi di dimensioni

più piccole possono essere utilizzati all'estremità della

canaletta per adeguare la lunghezza della luce netta.

· N è il numero di coperchi.

· 470, 620, 770, 820, 920, 1.020 sono le lunghezze

d'ingombro esterno dei coperchi utilizzati.
