Coperchi per Canalette

tel +39 06 329 2671

Canaletta, coperchi a rilievo antisdrucciolo

B125

Luogo d’installazione

Marciapiedi, zone pedonali ed assimilabili, aree di sosta e

parcheggi multipiano per automobili.

Gruppo 2 e inferiore secondo EN 124

Caratteristiche tecniche

· Dispositivo di chiusura ERMATIC B125

· Coperchio a rilievo antisdrucciolo

· Luce netta (a x b) in mm:

codice

ER2S

(a x b)

· Superfici di contatto orizzontali e oblique lavorate

meccanicamente

· Ghisa GS secondo ISO 1083 e EN 1563

· Assicurazione Qualità ISO 9001 certificata da terza parte

Opzioni

∙ Sistema di chiusura con 4 viti di acciaio inossidabile

∙ Chiusura standard (VCHC)

∙ Chiusura di sicurezza (VOTC)

∙ Viti di livellamento (vedi dettagli pag.19)

∙ Coperchi articolati (vedi dettagli pag.22)

∙ Rivestimento antiscivolo Premark

(vedi dettagli pag.21)

∙ Griglie anticaduta (vedi dettagli pag.H1)

Manovra

∙ Un paio di chiavi EM (peso 8 kg il paio) (vedi dettagli pag.23)

Per le istruzioni di manovra, fare riferimento al fascicolo

tecnico.

Fascicolo tecnico

(vedi sezioni da D1 a D10)

· Raccomandazioni di posa

∙ Preparazione della scanalatura

∙ Posa e armatura

∙ Utilizzo dei coperchi

· Manutenzione

∙ Caratteristiche tecniche complete

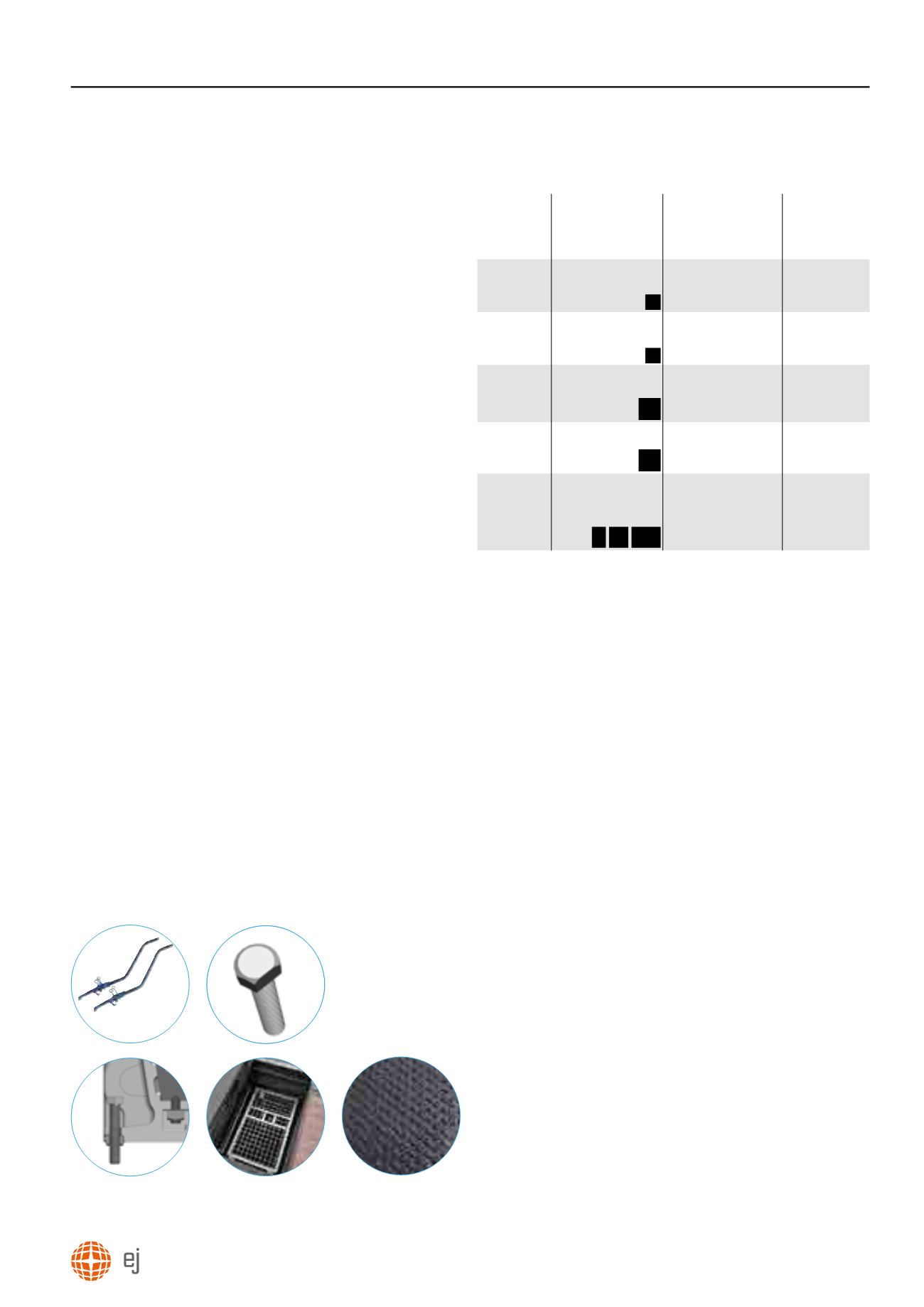

Opzioni

Viti di livellamento

Griglie anticaduta

Chiave di manovra

Chiusura OTC

Prodotto antiscivolo

Premark®

luce netta

larghezza della

canaletta b

(mm)

lunghezza della

luce netta della canalet-

a (mm)

dim. telaio ingombro

esterno

lunghezza x larghezza x

altezza (mm)

codice

300

(N x 320) - 20 (a+110) x (500)

x 80

ER2S...030

450

(N x 470) - 20 (a+110) x (650)

x 80

ER2S...045

600

(N1 x 620) +

(N2 x 770) - 20

(a+110) x (800)

x 80

ER2S...060

750

(N x 770) - 20 (a+110) x (950)

x 80

ER2S...075

900

(N1 x 620) +

(N2 x 770) +

(N3 x 920) - 20

(a+110) x (1100)

x 80

ER2S...090

*Calcolare la lunghezza della luce netta della canaletta con il

seguente metodo:

· Utilizzare il numero massimo di coperchi più lunghi

disponibili, eccetto se è necessario mantenere una

lunghezza di coperchio minima. Coperchi di dimensioni

più piccole possono essere utilizzati all'estremità della

canaletta per adeguare la lunghezza della luce netta.

· N è il numero di coperchi.

· 320, 470, 620, 770, 920, ecc. sono le lunghezze d'ingombro

esterno dei coperchi utilizzati.
