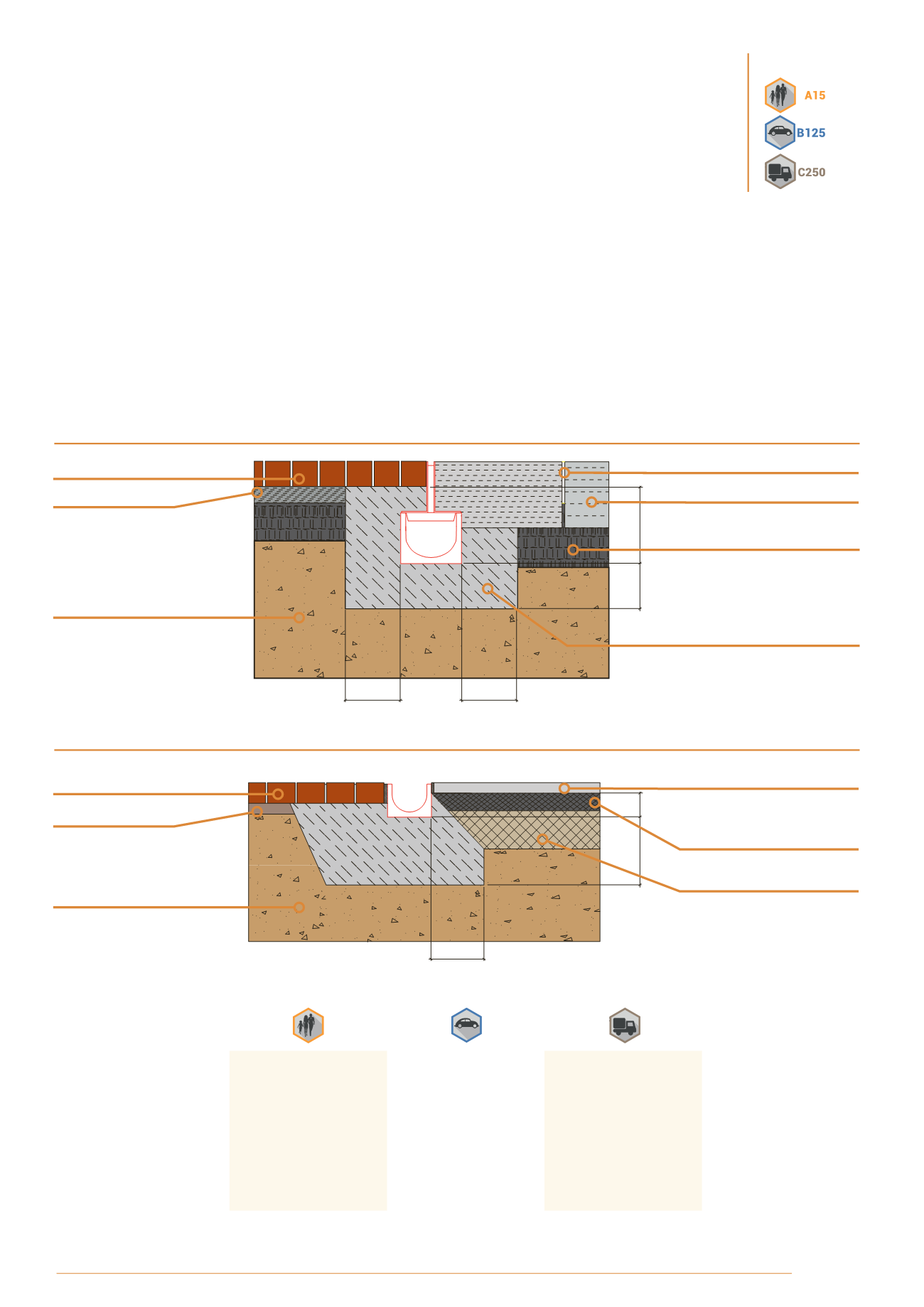

Pavimentazione-Pavimentazione in calcestruzzo
Pavimentazione-Asfalto
NOTE
1.
Le presenti istruzioni di posa vengono date a scopo indicativo; il cliente (o il progettista) dovrà assicurarsi che siano
compatibili con la natura del terreno.
2.
Il canale, per poter ottemperare alla sua funzione di drenaggio e per non sovraccaricare il profilo in acciaio zincato
di enormi sforzi, dovrà essere installato ad almeno 3-5 mm al di sotto del livello della pavimentazione circostante (vedi
schemi di posa).
3.
Il canale è fornito con le griglie già montate; se in fase di posa in opera si rendesse necessario smontarle,si consiglia di
avvitare le viti nelle rispettive sedi (filetti) senza serrarle al solo scopo di proteggere le sedi stesse dalle scorie di cantiere.
4.
Al fine di assicurare l’impermeabilità tra ciascun elemento della linea di drenaggio, è possibile applicare del sigillante
a base siliconica a basso modulo per giunti in calcestruzzo nelle apposite sedi ricavate sui canali dal lato del “maschio”.
Z
Y
X
X
X
Z
Y
Classe di carico
A15
B125
C250
Tipo di calcestruzzo
C 16/20
C 20/25
C 20/25
X (larghezza) cm
≥ 8
≥ 10
≥ 15
Y (altezza) cm
altezza canale - 3 mm altezza canale - 3 mm altezza canale - 3 mm
Z (spessore) cm
≥ 8
≥ 10
≥ 15
Armatura
non necessaria
non necessaria
non necessaria
Il progettista ha il compito di verificare la portanza del terreno e, di conseguenza, di scegliere le dimensioni X - Y - Z, il tipo di calcestruz-
zo e l’armatura idonei. La scelta della classe di carico è responsabilità del progettista; in caso di dubbio utilizzare la classe superiore.
In caso di calcestruzzo esposto a cicli di gelo-disgelo, utilizzare una classe di esposizione XF4.
Pavimentazione
Pavimentazione
Compattato
Rinfianco in cls
Strato portante
Fondo di ghiaia
Letto sabbioso
Giunto di dilatazione
Stato di copertura
Asfalto grezzo
Materiale di fondazione
bituminoso
Pavimentazione in cls
Strato portante
canali
SELF
|
17
SELF
schemi di posa
Canale di drenaggio in calcestruzzo polimerico senza profilo di protezione
provvisto di griglie in acciaio zincato o ghisa sferoidale a ponte per la protezione
dei bordi, conforme alla norma EN1433 classe di carico A15 - B125 - C250.
classi
di carico
