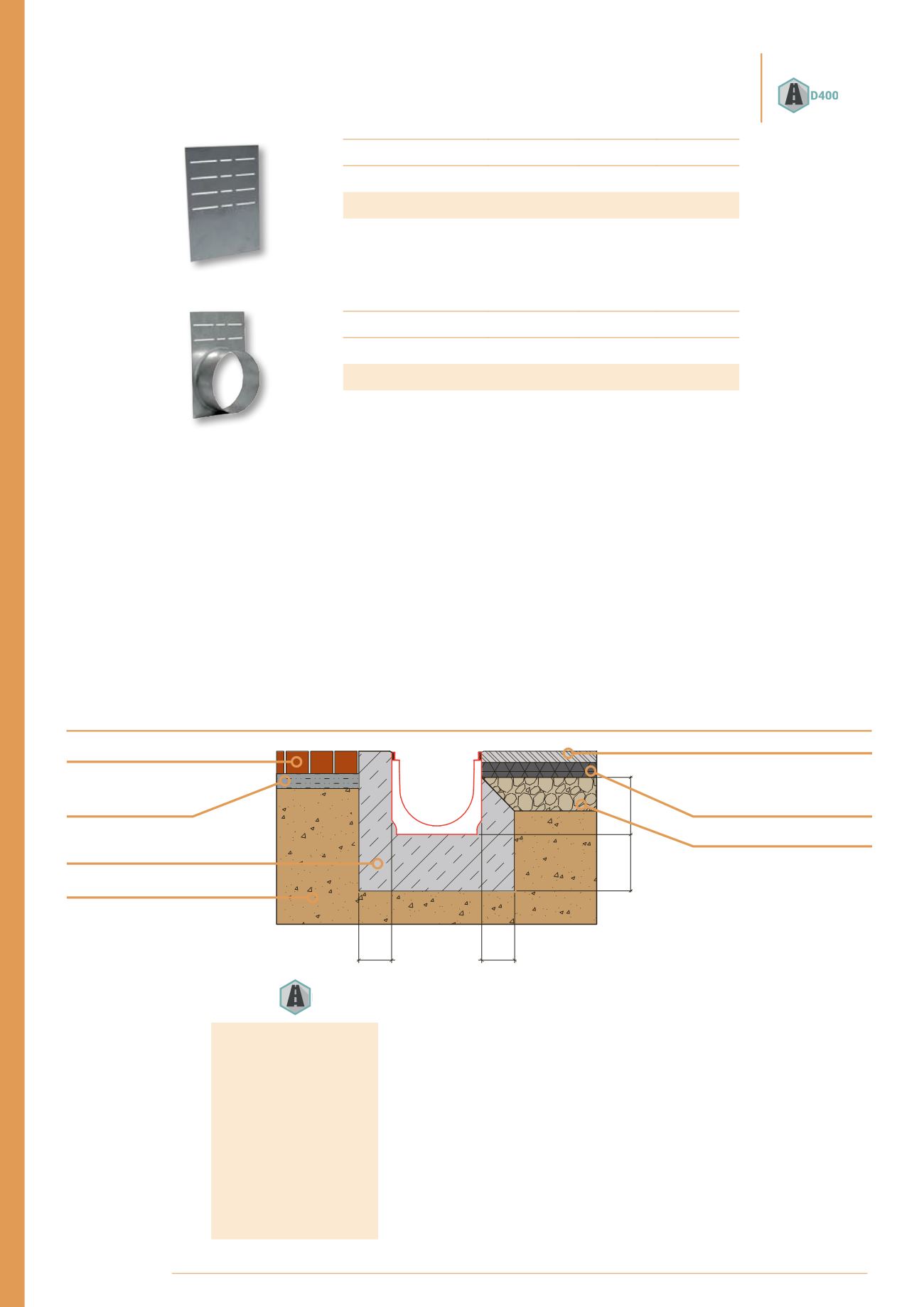

22 / 32
Piastra zincata di chiusura con foro di uscita
descrizione
codice
peso Kg
prezzo €
POLYTECH 150 ø150
2603500
0,7
21,00
POLYTECH 200 ø200
2603520
1,1
25,00
Piastra zincata di chiusura M/F
descrizione
codice
peso Kg
prezzo €
POLYTECH 150
2603480
0,5
10,00
POLYTECH 200
2603510
0,7
15,00
NOTE
1.
Le presenti istruzioni di posa vengono date a scopo indicativo; il cliente (o il progettista) dovrà assicurarsi che siano
compatibili con la natura del terreno.
2.
Il canale, per poter ottemperare alla sua funzione di drenaggio e per non sovraccaricare il profilo in ghisa di enormi
sforzi, dovrà essere montato qualche mm al di sotto del livello della pavimentazione circostante (vedi schemi di posa).
3.
Il canale è fornito con le griglie già montate; se in fase di posa in opera si rendesse necessario smontarle,si consiglia di
avvitare le viti nelle rispettive sedi (filetti) senza serrarle al solo scopo di proteggere le sedi stesse dalle scorie di cantiere.
4.
Al fine di assicurare l’impermeabilità tra ciascun elemento della linea di drenaggio, è possibile applicare del sigillante
a base siliconica a basso modulo per giunti in calcestruzzo nelle apposite sedi ricavate sui canali dal lato del “maschio”.
Pavimentazione-Asfalto
X
X
Z
Y
Classe di carico
D400
Tipo di calcestruzzo
C 25/30
X (larghezza) cm
≥ 20
Y (altezza) cm
altezza canale - 6 mm
Z (spessore) cm
≥ 20
Armatura
*rete ø6,
maglia 15x15
Giunti di dilatazione
Trasversali ogni 20-25m di
linea longitudinali
Strato portante
*Consigliata in caso di stazioni di servizio e similari
Pavimentazione
Basamento in cemento
Fondo in ghiaia
Stato di copertura
Binder bituminoso
di fondazione
Pietrisco autocostipante
Il progettista ha il compito di verificare la portanza del terreno e, di conseguenza,
di scegliere le dimensioni X - Y - Z, il tipo di calcestruzzo e l’armatura idonei. La
scelta della classe di carico è responsabilità del progettista; in caso di dubbio uti-
lizzare la classe superiore. In caso di calcestruzzo esposto a cicli di gelo-disgelo,
utilizzare una classe di esposizione XF4.
22
|
canali
POLYTECH
POLYTECH
accessori
classi
di carico
schemi di posa
