GAMMA ERMATIC
®
Utilizzo dei coperchi Ermatic
®
Verso d’apertura
I coperchi hanno un verso unico d’apertura che è segnalato
da una freccia, come indicato qui sotto.
Togliere i tappi dei fori per le chiavi.

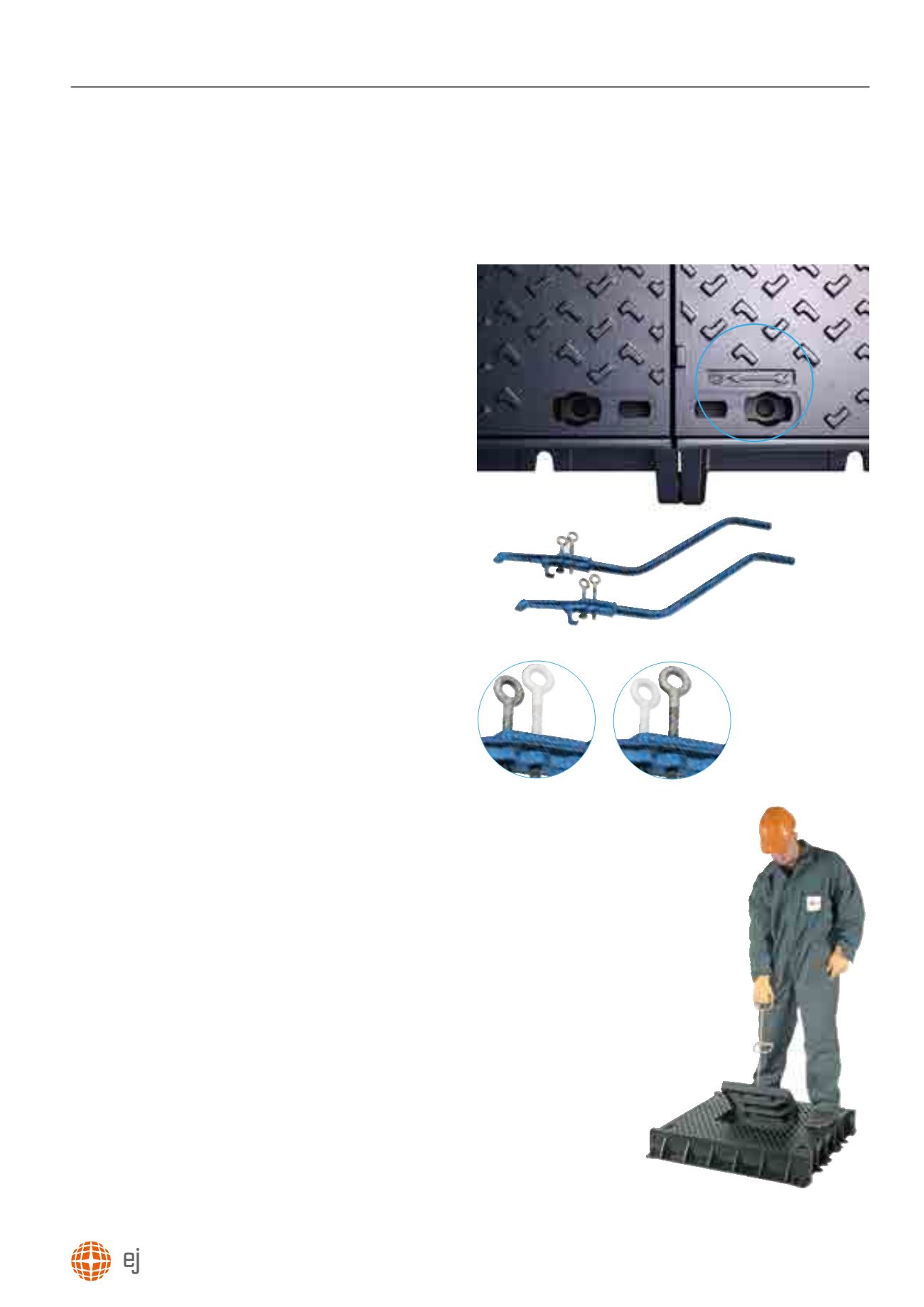

Manovra dei coperchi
Per facilitare la manovra, utilizzare il paio di chiavi EM con viti
di bloccaggio e di stacco.
Apertura
Nota: I coperchi hanno un verso unico d’apertura come
indicato dalla freccia nella figura a.
Pulire i fori delle chiavi con un cacciavite.
Inserire le chiavi ERMATIC®.
Avvitare a mano la vite di bloccaggio
(A)
per bloccare la
chiave in posizione.
Non stringere troppo la vite di bloccaggio altrimenti si
danneggia la chiave.
Serrare le viti di stacco
(B)
per mettere in tensione la
giunzione tra il coperchio e il telaio.
Sollevare il coperchio per farlo uscire dal telaio.
Tirare verso di sé il coperchio facendolo scivolare sulle sue
nervature.
Manutenzione
Prima della consegna,
tutte le superfici lavorate
meccanicamente del telaio e dei coperchi dei dispositivi a
1/2/3 coperchi sono ingrassate (canalette e multipli a putrelle:
quest’applicazione deve essere effettuata in cantiere dopo
la posa). I coperchi sono parzialmente verniciati con pittura
idrosolubile per garantire una protezione temporanea dalla
corrosione.
Durante la manutenzione
, dopo ogni manovra dei coperchi
e ogni volta che è necessario, in funzione dell’utilizzo e
dell’ambiente, si consiglia di pulire e ingrassare le superfici
lavorate meccanicamente del telaio e dei coperchi con
grasso idoneo (vedi sezione relativa al grasso).
Figura a
Chiavi EM
